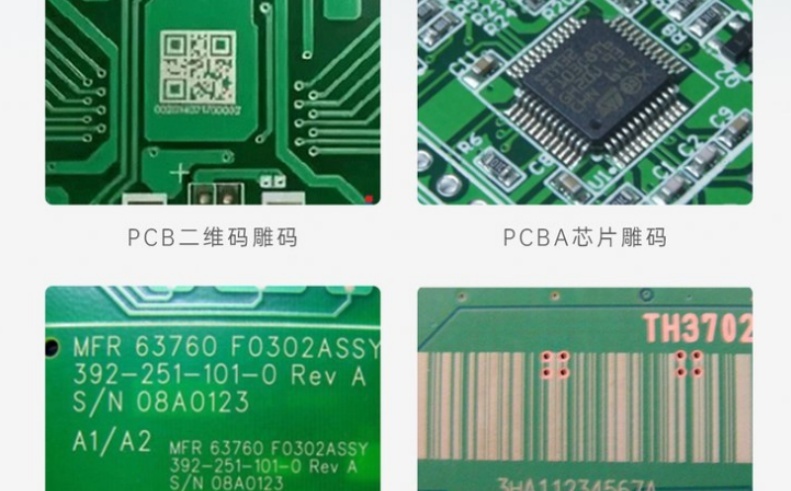

PCB鐳雕機（激光雕刻機）是一種用于在印刷電路板（PCB）上進行精密雕刻、標記或切割的高科技設備，廣泛應用于電子制造、通信和汽車行業。激光器在操作過程中會產生大量熱量，如果不能有效散熱，可能導致設備過熱、雕刻精度下降、激光器壽命縮短，甚至引發故障或安全事故。因此，散熱系統是PCB鐳雕機的核心組成部分，其設計需滿足高效、可靠和安全的要求。本文將詳細闡述PCB鐳雕機散熱系統的關鍵要求，并附上常見問題解答，以幫助用戶更好地理解和維護設備。

散熱系統的重要性

PCB鐳雕機通常使用CO2激光器或光纖激光器，功率范圍從幾瓦到數百瓦。激光器在工作時，電能轉化為光能的同時，也會產生大量廢熱。如果熱量不能及時散發，會導致以下問題：

-設備性能下降：過熱會引起激光波長漂移或功率波動，影響雕刻精度和一致性。

-部件損壞：長期高溫運行可能損壞激光管、光學鏡片和電子元件，縮短設備壽命。

-安全風險：極端情況下，過熱可能引發火災或電氣故障。

因此，一個高效的散熱系統不僅能確保設備穩定運行，還能提高生產效率和安全性。

散熱系統關鍵要求

PCB鐳雕機的散熱系統設計需綜合考慮散熱方式、組件選擇、熱管理策略和環境因素。以下是主要要求：

1.散熱方式選擇：

-風冷系統：通過風扇強制空氣流動，將熱量從散熱片帶走。適用于中低功率激光器（通常低于50W），優點是成本低、結構簡單、維護方便；缺點是散熱效率受環境溫度影響較大，且風扇噪音可能干擾工作環境。

-水冷系統：使用循環水或?qū)Ｓ美鋮s液通過散熱器吸收熱量，適用于高功率激光器（50W以上）。水冷系統效率高、噪音小，但需要額外組件如水泵、水箱和換熱器，系統較復雜，需定期檢查泄漏和冷卻液質量。

-選擇散熱方式時，需根據激光功率、工作周期（連續或間歇運行）和安裝環境決定。例如，在高溫或多塵環境中，水冷系統更可靠。

2.散熱組件設計：

-散熱片：通常由高導熱材料制成，如鋁合金（輕便、成本低）或銅（導熱性更好但較重）。散熱片設計為鰭片狀以增加表面積，提高散熱效率。對于高功率設備，可結合熱管技術，快速將熱量從激光器傳導到散熱片。

-風扇和風機：選擇高風量、低噪音的直流或PWM（脈沖寬度調制）風扇，能根據溫度自動調節轉速。風扇應具備防塵設計，以減少灰塵堆積影響。

-冷卻液和循環系統：在水冷系統中，冷卻液需具有高比熱容和抗腐蝕性，常用去離子水或乙二醇混合液。系統應包括水泵、過濾器和溫度傳感器，確保循環穩定。

-熱界面材料：如導熱硅脂或?qū)釅|片，用于填充激光器與散熱片之間的空隙，減少熱阻，提高熱傳導效率。

3.熱管理策略：

-溫度監控：集成溫度傳感器（如熱電偶或NTC熱敏電阻）實時監測激光器和關鍵部件溫度。當溫度超過預設閾值（例如60°C）時，系統應觸發報警或自動降低激光功率。

-過熱保護：設備需具備多重保護機制，如自動關機、冗余散熱或備用風扇，防止過熱損壞。部分高端設備還支持遠程監控和報警功能。

-環境適應性：工作環境溫度應控制在15-30°C，濕度40-60%，以避免額外熱負荷。在惡劣環境中，可加裝空調或通風設備輔助散熱。

4.效率與可靠性要求：

-散熱系統應確保激光器在最大負載下溫度穩定在允許范圍內（一般低于激光器的最高工作溫度，如40-60°C）。設計時需計算熱負荷，匹配散熱能力。

-采用模塊化設計，便于維護和升級。例如，風扇和散熱片應易于拆卸清潔。

-材料需耐腐蝕、抗氧化，確保長期運行可靠性。對于工業應用，散熱系統平均無故障時間（MTBF）應高于10,000小時。

5.維護與安全要求：

-定期維護：每3-6個月清潔散熱片和風扇，防止灰塵堵塞；水冷系統每6-12個月檢查冷卻液水平和質量，必要時更換。

-安全標準：符合國際安全規范（如CE或UL認證），包括電氣絕緣和過熱保護。用戶應接受培訓，熟悉散熱系統操作和應急處理。

結語

PCB鐳雕機的散熱系統是保障設備高性能和長壽命的關鍵。通過合理的散熱方式選擇、組件設計和熱管理策略，用戶可以顯著提升生產效率和設備可靠性。定期維護和監控不僅能預防故障，還能降低運營成本。在選擇或升級散熱系統時，建議根據具體應用需求咨詢專業人士，以確保最佳性能。

常見問題解答（FAQ）

1.問：PCB鐳雕機為什么必須配備散熱系統？

答：激光器在工作時會產生大量熱量，如果不及時散熱，會導致設備過熱，影響雕刻精度、加速部件老化，甚至引發故障或安全事故。散熱系統能維持設備在安全溫度范圍內運行，確保穩定性和壽命。

2.問：風冷和水冷散熱方式有什么區別？如何選擇？

答：風冷通過風扇散熱，成本低、維護簡單，適合中低功率設備；水冷使用循環液散熱，效率高、噪音小，適合高功率或連續作業環境。選擇時需考慮激光功率、工作環境和預算——例如，功率低于50W可選風冷，高于50W建議水冷。

3.問：散熱系統日常維護需要注意什么？

答：定期清潔散熱片和風扇，防止灰塵堆積；檢查風扇運轉是否正常；對于水冷系統，監控冷卻液水平和質量，避免泄漏或污染。建議每3-6個月進行一次全面檢查，并遵循制造商指南。

4.問：散熱不良會導致哪些具體問題？

答：散熱不良可能引起激光功率下降、雕刻圖案模糊、設備頻繁報警或自動關機，長期如此會損壞激光管和電子元件，增加維修成本。在極端情況下，過熱可能引發火災風險。

5.問：在選擇PCB鐳雕機時，散熱系統方面應關注哪些指標？

答：應關注散熱方式（風冷或水冷）、散熱效率（如最大散熱功率）、溫度控制精度、過熱保護功能以及維護便利性。另外，查看設備認證（如CE）和用戶評價，以確保散熱系統可靠且適合您的應用場景。
