PCB鐳雕機，即印刷電路板（PCB）激光雕刻機，是一種利用激光技術對PCB表面進行精細標記、雕刻或切割的設備。在半導體行業中，這種設備發揮著至關重要的作用，因為它能夠?qū)崿F(xiàn)高精度、非接觸式的加工，滿足半導體制造對微型化、高可靠性和可追溯性的嚴格要求。隨著半導體技術的飛速發展，PCB鐳雕機已成為從芯片封裝到終端產品組裝過程中不可或缺的工具。

PCB鐳雕機的基本原理與特點

PCB鐳雕機通常采用光纖激光、CO?激光或紫外激光等技術，通過控制激光束的能量和焦點，在PCB材料（如FR-4、陶瓷基板或柔性電路）表面進行永久性標記。其工作原理基于激光與材料的相互作用：激光能量被材料吸收后，導致局部加熱、蒸發或化學變化，從而形成清晰的圖案、文字或條形碼。這種非接觸式加工方式避免了物理損傷，適用于脆性半導體材料。

在半導體行業中，PCB鐳雕機的主要特點包括：

-高精度與微米級加工：激光束可聚焦到微米級別，實現精細標記，適用于半導體器件的微小元件，如集成電路（IC）芯片和封裝基板。

-高速度與自動化：結合計算機數控（CNC）系統，鐳雕機可快速處理大批量PCB，提升生產效率，并易于集成到自動化生產線中。

-永久性與可靠性：標記不易磨損或脫落，確保產品在整個生命周期內的可追溯性，這對于半導體行業的質量控制和反假冒措施至關重要。

-環保與節能：相比化學蝕刻或機械雕刻，激光加工無需耗材，減少廢物排放，符合半導體制造對綠色生產的要求。

在半導體行業的具體應用

PCB鐳雕機在半導體行業的應用廣泛，覆蓋了從設計到封裝的多個環節：

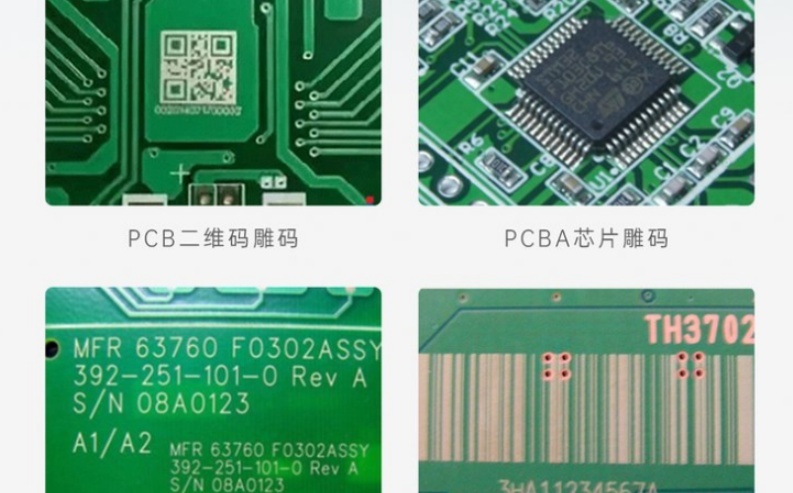

1.芯片封裝與標記：在半導體封裝過程中，鐳雕機用于在芯片表面雕刻序列號、型號、生產日期等信息。例如，在球柵陣列（BGA）或晶圓級封裝中，激光標記可確保每個芯片的唯一標識，便于追蹤和測試。這有助于提高良品率，并支持供應鏈管理。

2.PCB基板加工：半導體設備常使用高密度互連（HDI）PCB或柔性PCB，鐳雕機可在這些基板上進行精細切割、鉆孔或標記電路圖案。例如，在射頻（RF）模塊或傳感器制造中，激光加工能實現高精度線路成型，減少短路風險。

3.質量控制與可追溯性：半導體行業對產品可追溯性要求極高，PCB鐳雕機用于在PCB或封裝組件上標記二維碼、條形碼等。這些標記可通過掃描設備快速讀取，實現從原材料到成品的全程監控，幫助識別缺陷產品并優化生產流程。

4.功能性與裝飾性應用：除了標識，鐳雕機還可用于功能性加工，如去除涂層、調整電阻值或在散熱器上雕刻散熱圖案。在高端半導體設備中，激光標記還用于品牌標識，提升產品美觀度。

5.研發與原型制作：在半導體研發階段，PCB鐳雕機支持快速原型制作，允許工程師在PCB上直接雕刻測試電路，加速產品迭代。其靈活性使其適用于定制化半導體解決方案。

優勢與行業影響

PCB鐳雕機的應用為半導體行業帶來了顯著優勢。首先，它提升了生產效率和精度，減少了人為錯誤，這在納米級半導體制造中尤為關鍵。其次，激光標記的耐久性確保了產品在惡劣環境（如高溫、高濕）下的可靠性，符合汽車電子、航空航天等高端半導體應用的標準。此外，隨著物聯網（IoT）和人工智能（AI）的興起，半導體器件趨向微型化和智能化，PCB鐳雕機通過支持高密度集成，推動了行業創新。

然而，應用中也面臨一些挑戰，如設備成本較高、需要專業操作人員，以及激光參數優化對材料敏感等問題。未來，隨著激光技術的進步，例如超快激光和智能控制系統的集成，PCB鐳雕機將更加智能化、高效化，進一步拓展在第三代半導體（如氮化鎵、碳化硅）等新興領域的應用。

結論

總之，PCB鐳雕機作為半導體行業的關鍵加工設備，通過高精度標記和雕刻，支持了芯片封裝、質量控制和產品追溯等多個環節。其非接觸、高效率的特點使其成為現代半導體制造不可或缺的一部分。隨著技術不斷發展，PCB鐳雕機將繼續推動半導體行業向更高效、更可靠的方向邁進，為全球電子產業注入新動力。

常見問題解答（FAQ）

1.PCB鐳雕機是什么？它的工作原理是什么？

PCB鐳雕機是一種利用激光技術在印刷電路板（PCB）表面進行標記、雕刻或切割的設備。其工作原理基于激光束與材料的相互作用：激光器產生高能光束，通過透鏡聚焦到PCB表面，使材料局部蒸發或發生化學變化，從而形成永久性圖案。常見激光類型包括光纖激光和CO?激光，適用于不同材料如金屬、塑料或陶瓷基板。

2.在半導體行業中，PCB鐳雕機有哪些主要應用？

在半導體行業，PCB鐳雕機主要用于芯片封裝標記（如雕刻序列號、條形碼）、PCB基板加工（如精細切割和電路成型）、質量控制（通過二維碼實現產品追溯）以及研發原型制作。它還應用于功能加工，例如去除涂層或調整電子元件參數，確保半導體器件的高可靠性和微型化需求。

3.與傳統標記方法（如噴墨或機械雕刻）相比，PCB鐳雕機有什么優勢？

PCB鐳雕機具有多項優勢：首先，它是非接觸式加工，避免了對脆性半導體材料的物理損傷；其次，標記精度高（可達微米級），速度快，適合大批量生產；此外，標記永久耐用，不易磨損或脫落，提升了產品可追溯性。相比之下，噴墨標記可能易褪色，機械雕刻則可能引入應力或碎屑。

4.使用PCB鐳雕機時需要注意哪些問題？

使用時需注意激光安全，操作人員應佩戴防護裝備以避免眼睛或皮膚損傷；設備需要定期維護，如清潔光學部件和校準激光焦點，以確保標記質量；此外，針對不同材料（如硅基板或柔性PCB），需優化激光參數（如功率、速度），防止過熱或損壞。環境因素如灰塵和濕度也可能影響性能，因此建議在潔凈環境中運行。

5.PCB鐳雕機在未來的半導體行業中有哪些發展趨勢？

未來，PCB鐳雕機將趨向智能化和高效化，例如集成人工智能（AI）用于自動優化參數，以及采用超快激光技術提升加工精度和速度。隨著半導體材料向?qū)捊麕О雽w（如碳化硅）發展，鐳雕機將適應更復雜的應用，如3D封裝和納米級標記。同時，綠色制造趨勢將推動設備節能化和小型化，使其在5G、物聯網等新興領域發揮更大作用。
