微流控芯片焊接設備升級方案

一、項目背景與現狀分析

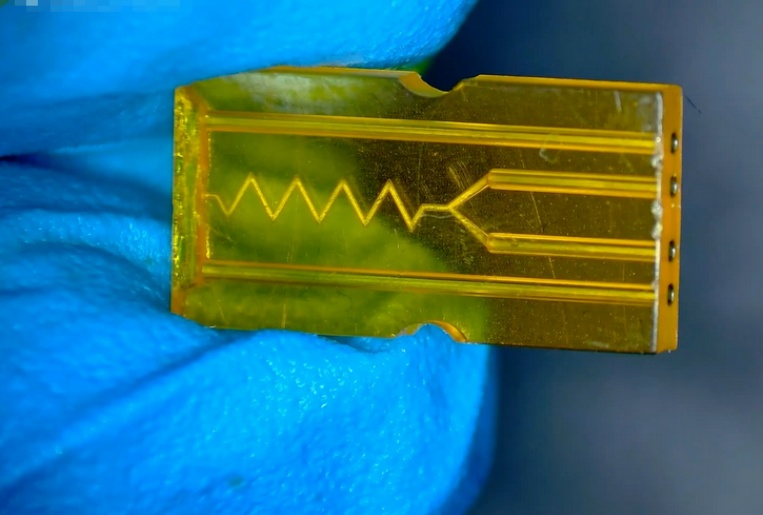

微流控芯片作為“芯片上的實驗室”，在生物醫學、化學分析、環境監測等領域應用日益廣泛。其制造工藝中，鍵合（即焊接或封接）是至關重要的一環，直接決定了芯片的密封性、通孔質量、生化兼容性及最終產品的良率。

當前，許多現有設備存在以下痛點：

1.精度與壓力控制不足：依賴手動或簡單的氣動加壓，壓力不均導致鍵合層厚度不一、微通道塌陷或局部未鍵合。

2.溫控系統落后：加熱板溫度均勻性差，升溫/降溫速率慢，無法滿足對溫度曲線有嚴格要求的聚合物材料（如PMMA、COC）的熱鍵合。

3.自動化程度低：上下料、對位、鍵合、冷卻全過程依賴人工操作，效率低下，產品一致性差，且存在人為損傷芯片的風險。

4.工藝適應性窄：難以兼容多種鍵合技術（如熱壓鍵合、溶劑鍵合、紫外固化膠粘合），無法滿足多元化研發與生產需求。

5.缺乏過程監控與數據追溯：鍵合過程“黑箱化”，缺乏關鍵參數（如實時壓力、溫度、形變）的監控與記錄，出現問題難以追溯根源。

二、升級方案核心內容

本次升級旨在打造一臺高精度、全自動、多功能、智能化的新一代微流控芯片焊接設備。

1.核心焊接模塊升級

高精度壓力控制系統：

采用伺服電機驅動的精密壓力頭，替代傳統氣動系統。壓力控制精度可達±0.5N，分辨率0.1N。

配備多區域獨立壓力控制技術，通過多個壓力傳感器和執行器，實時補償基片平整度誤差，確保鍵合面上壓力分布絕對均勻，完美保護微結構。

先進溫控系統：

采用PID（比例-積分-微分）智能溫控算法的加熱板，配合高精度熱電偶，控溫精度達±0.5°C。

優化加熱板內部加熱元件布局，確保工作區域內溫度均勻性?xún)?yōu)于±1°C。

集成快速冷卻模塊（如水冷或半導體制冷），大幅縮短工藝周期，提高生產效率。

2.運動與對位系統升級

視覺自動對位系統：

集成高分辨率CCD相機和遠心鏡頭，配合專用圖像處理軟件。

實現對芯片上下基片微流道或?qū)?zhǔn)標記的自動識別與精確定位，對位精度優于±5μm。

操作人員只需放置芯片，系統即可自動完成高精度對位，極大降低操作難度和對人員技能的依賴。

精密運動平臺：

采用高精度直線電機或伺服絲杠模組，確保平臺移動平穩、定位精準。

3.軟件與智能化升級

一體化控制軟件：

開發圖形化用戶界面，支持“配方式”管理。可預設和存儲不同材料、不同結構的鍵合工藝參數（如溫度曲線、壓力曲線、保壓時間）。

過程監控與數據追溯：

實時顯示并記錄所有關鍵工藝參數，生成完整的電子批處理記錄。

具備異常報警與連鎖保護功能，如壓力/溫度超限自動停止并報警，保護設備和產品。

數據互聯：預留工業通信接口（如RS485、以太網），可與工廠MES系統對接，實現生產數據信息化管理。

4.多功能與靈活性擴展

模塊化設計：

設備采用模塊化架構，可根據需要選配紫外固化模塊（用于紫外膠粘合）、局部加熱頭（用于選擇性鍵合）或溶劑蒸汽發生裝置（用于溶劑輔助鍵合）。

兼容多種基材與尺寸：通過更換夾具和調整程序，輕松兼容玻璃、硅片、以及各類聚合物（PMMA、PC、COC、PDMS）芯片，支持從2英寸到6英寸乃至更大尺寸的基片。

三、升級實施路徑與預期效益

1.實施路徑：

第一階段（1-2個月）：詳細需求分析與技術方案細化，完成核心部件（伺服壓力系統、溫控系統、視覺系統）的選型與采購。

第二階段（2-3個月）：設備機械結構改造與集成，控制軟件開發與調試。

第三階段（1個月）：設備聯調、工藝測試與優化，操作人員培訓。

2.預期效益：

質量提升：鍵合良率從現有的~70%提升至95%以上，產品一致性和可靠性顯著增強。

效率倍增：全自動化操作將單次鍵合周期縮短30%以上，減少人工干預，實現一人多機操作。

研發能力增強：為新材料、新結構的工藝開發提供了強大的平臺支持，縮短研發周期。

成本降低：良率提升和效率提高直接降低了單件成本，數據追溯能力減少了質量爭議和廢品損失。

四、總結

本次微流控芯片焊接設備的系統性升級，不僅是硬件性能的提升，更是向數字化、智能化制造的邁進。它將徹底解決現有設備的痛點，為高端微流控芯片的規?；?、高一致性生產提供堅實保障，顯著增強我們?cè)谇把乜蒲泻褪袌?chǎng)競爭中的核心競爭力。
