COB激光打標工藝流程全解析:7步精準實現高質量標記與廣泛應用
來源:博特精密發布時間:2025-10-31 09:24:00
在當今精密電子制造領域,對產品標識的要求越來越高:既要清晰永久,又不能損傷內部敏感的芯片。COB(ChiponBoard)技術作為一種先進的集成電路封裝技術,已廣泛應用于各類智能卡、傳感器、LED顯示屏模組等產品中。而在COB封裝完成后,在其黑色環氧樹脂膠體表面進行打標,是整個工藝流程中至關重要的一環。本文將深入解析COB激光打標工藝的全流程,揭示其如何實現高效、精準、無損的標記。

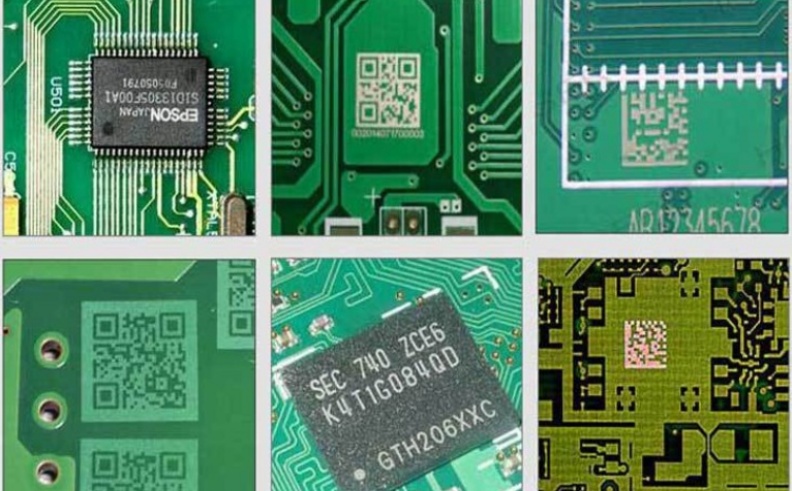

一、什么是COB激光打標?
COB激光打標,特指使用特定波長的激光器(通常是光纖激光器或紫外激光器),在已完成封裝的COB模塊的黑色環氧樹脂膠體表面,通過激光與物質相互作用,灼刻出所需的文字、圖形、二維碼或序列號等信息。
其核心挑戰在于:在不損傷下方脆弱的芯片、金線和電路的前提下,在粗糙且顏色較深的樹脂表面形成高對比度、清晰耐久的標記。
二、COB激光打標工藝流程(7步詳解)
整個COB激光打標工藝是一個精密、連貫的系統工程,其標準流程可分為以下七個核心步驟:
第一步:來料檢驗與準備
在打標前,必須對COB半成品進行嚴格檢驗。檢查內容包括:
膠面平整度:確保環氧樹脂膠面平整、無氣泡、無凹陷,否則會導致打標深淺不一。
清潔度:膠體表面需潔凈,無油污、灰塵或其他污染物,以免影響激光吸收和標記效果。
電路功能:通過電性能測試,確保芯片功能正常,避免對不良品進行無效加工。
第二步:夾具設計與定位
這是確保打標精度的基礎。根據COB模塊的尺寸和形狀,設計專用的治具(夾具)。治具的作用是:
精確定位:將COB模塊牢牢固定在同一位置,保證每個產品打標位置的一致性。
快速換型:便于在生產不同型號產品時快速更換,提升生產效率。
防靜電保護:治具材料通常具備防靜電功能,保護內部芯片免受靜電損傷。
第三步:圖形/內容設計
使用激光打標機配套的軟件(如EZCAD等),設計需要打標的標記內容。這可以是:
固定內容:如公司Logo、產品型號、認證標志等。
可變數據:如序列號、二維碼、生產日期、批次號等。軟件支持?jǐn)?shù)據庫連接,可實現自動流水號生成和跳變。
第四步:激光參數調試(核心環節)
這是整個工藝的靈魂,直接決定標記質量和產品良率。調試的核心參數包括:
激光功率:功率過高會燒穿膠體,損傷金線;功率過低則標記不清。需找到最佳臨界值。
打標速度:激光頭移動的速度。速度過快標記淺,過慢則可能導致材料過度碳化。
頻率:激光脈沖的重復頻率。調整頻率可以改變作用于材料上的熱積累,影響標記的顏色和深度。
填充線間距:對于圖形或文字的填充密度。間距過大會有掃描線痕跡,過小則效率低且熱影響區大。
場鏡選擇:決定打標范圍和精細度。通常COB打標范圍較小,選用焦距合適的場鏡以獲得更小的光斑和更高的精度。
調試目標是在樹脂表面產生一個“發泡”或“淺色化”的物理化學反應,形成與黑色背景對比鮮明的白色或淺灰色標記,而非“燒蝕”出深坑。
第五步:視覺定位與對焦
對于高精度要求的COB產品,會采用CCD視覺定位系統。系統通過攝像頭捕捉產品上的特征點(如邊角或預先制作的標記),與軟件中預設的坐標進行比對,自動補償產品因治具公差或放置偏差帶來的位置偏移,確保打標內容始終落在指定區域。同時,激光頭通過自動對焦系統,確保激光焦點精確落在膠體表面。
第六步:執行打標與實時監控
所有參數設置并定位無誤后,啟動打標程序。激光束按照預設的路徑和參數在膠體表面進行掃描,完成標記。現代激光設備通常配備實時監控系統,監測激光輸出狀態,確保過程穩定。
第七步:標記質量檢驗與清潔
打標完成后,取下產品進行最終檢驗。
外觀檢驗:在適當?shù)墓庠聪?,人工或使用機器視覺系統檢查標記的清晰度、對比度、完整性和位置準確性。二維碼等需進行識讀率測試。
清潔:使用軟毛刷或離子風機輕輕去除打標過程中產生的微量煙塵殘留,保持產品潔凈。
至此,一個完整的COB激光打標流程結束,產品可流入下一道組裝或包裝工序。
三、COB激光打標的優勢
1.永久性標記:標記與產品本體同壽命,耐磨損、耐腐蝕、耐高溫,無法輕易篡改。
2.非接觸式加工:無機械應力,避免了傳統印刷方式可能導致的物理損傷。
3.高精度與靈活性:可打印極細小的文字和復雜的二維碼,軟件控制內容,靈活多變。
4.環保高效:無需油墨、溶劑等耗材,屬于清潔加工,運行成本低,效率高。
5.高一致性:計算機控制,確保億萬次打標效果高度一致。
四、應用領域
COB激光打標技術廣泛應用于:
智能卡與RFID:銀行卡、身份證、門禁卡等內部的COB模塊。
傳感器模組:CMOS圖像傳感器、生物識別傳感器。
LED顯示行業:LED顯示屏的驅動與控制單元。
汽車電子:ECU(電子控制單元)、胎壓監測模塊。
消費電子:手機、穿戴設備內部的微型核心模塊。
結語
COB激光打標工藝是現代微電子封裝中一項不可或缺的精加工技術。它完美地平衡了“標記效果”與“芯片安全”之間的矛盾。通過嚴謹?shù)墓に嚵鞒毯途?xì)的參數控制,它不僅賦予了產品獨一無二的身份標識,更在微小方寸之間,展現了高端制造業的智能化、精密化與可靠性水平。隨著物聯網和智能設備的普及,這項技術的地位將愈發重要。
關于COB激光打標的5個問答(FAQ)
Q1:為什么COB激光打標通常選擇光纖或紫外激光器?
A1:這主要取決于材料對激光波長的吸收率。COB封裝的黑色環氧樹脂對1064nm(近紅外,光纖激光器)和355nm(紫外)波長的激光有很好的吸收效果。光纖激光器熱效應相對明顯,通過精確控制可實現樹脂的“發白”效果;而紫外激光器屬于“冷加工”,幾乎無熱影響,能通過光化學作用直接破壞材料分子鍵實現標記,對芯片更安全,特別適用于超薄膠層或?qū)針O度敏感的COB產品。
Q2:COB激光打標有時會出現標記不清或燒焦現象,主要原因是什么?
A2:這通常由以下原因造成:
參數不當:功率過高或速度過慢會導致材料過度碳化(燒焦);功率過低或速度過快則能量不足,標記不清。
焦距不準:激光焦點沒有準確落在工件表面,導致光斑能量密度不足。
材料不均:不同批次的環氧樹脂配方可能存在微小差異,導致對激光的吸收率變化。
膠面污染:表面的油污會影響激光能量的吸收和轉化。
Q3:COB激光打標會損傷內部的芯片和金線嗎?如何避免?
A3:在參數設置正確的情況下不會。避免損傷的關鍵在于:
精確控制能量:將激光能量嚴格控制在僅能改變樹脂表面顏色(發生物理化學變化)的閾值內,而不足以燒蝕穿透膠體層。
嚴格控制打標深度:COB的封裝膠體有一定厚度,激光標記僅在表面幾微米到十幾微米的深度進行,遠未到達芯片和金線所在的位置。
工藝驗證:在新產品導入時,會通過金相切片分析等方式,驗證打標工藝對內部結構無任何影響。
Q4:COB激光打標的二維碼,其數據容量和識讀率如何保證?
A4:為保證高識讀率:
選擇合適的二維碼類型:如DataMatrix碼因其可靠性高而被廣泛采用。
保證足夠的對比度:淺色標記與深色背景的對比度是識讀的基礎。
控制模塊尺寸:在有限的打標區域內,合理設計二維碼的模塊(黑白小方塊)大小,確保掃碼設備能夠清晰分辨。
預留靜區:在二維碼周圍預留足夠的空白區域。
進行識讀測試:使用工業級讀碼器進行驗證,確保識讀率達到99.5%以上。
Q5:相比傳統的油墨印刷,COB激光打標的成本和效益如何?
A5:從初始投資看,激光設備成本高于油墨印刷機。但從長期和綜合效益看,激光打標更具優勢:
運行成本低:無需持續購買油墨、溶劑、印版等耗材。
無廢品廢液:環保合規成本低。
生產效率高:數字化工序,無需制版、換版,打標速度極快。
質量與價值提升:提供永久性、防偽的標記,提升了產品的可靠性和品牌形象。
維護簡單:設備穩定性高,維護工作量小。
因此,對于追求高品質、高效率和長期生產的制造商而言,COB激光打標的總體擁有成本(TCO)和投資回報率(ROI)更具競爭力。
