隨著顯示技術向更高分辨率、更小間距和更優畫質的方向飛速發展，MiniLED技術已成為連接傳統LED與MicroLED的關鍵橋梁。在眾多封裝方案中，芯片直接板上封裝（Chip-on-Board,COB）因其高可靠性、高對比度和無縫顯示等優勢，在MiniLED領域占據了核心地位。然而，COB技術也帶來了新的生產挑戰，尤其是在微小芯片的識別、追溯和品質管理方面。

在此背景下，COB在線鐳雕設備應運而生，成為保障MiniLEDCOB封裝線高效、高質、高良率運行的關鍵一環。

一、COB在線鐳雕設備的原理與核心功能

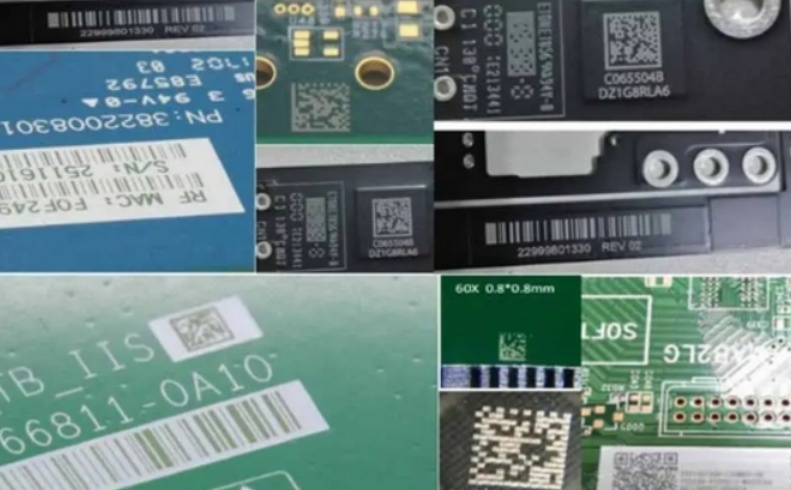

COB在線鐳雕，本質上是一種集成在生產線上的精密激光打標系統。它通常位于固晶和鍵合工序之后，利用高精度的振鏡控制系統，將高能量的激光束聚焦在LED芯片表面或基板特定區域，通過物理或化學變化，雕刻出肉眼難以辨識的微型二維碼、數據矩陣碼或字符。

其核心功能包括：

1.唯一身份標識（UID）：為每一顆MiniLED芯片或每一個像素單元賦予全球唯一的“身份證”。這個標識包含了芯片的坐標、批次、波長、電壓等關鍵信息。

2.精準追溯：通過讀取鐳雕的碼，可以追溯該芯片從原材料、固晶位置、到后續測試、分檔乃至成品模組的全生命周期數據。

3.過程監控與良率提升：在后續的AOI（自動光學檢測）和電性測試環節，通過識別鐳雕碼，可以快速定位并剔除不良品，并統計分析缺陷的分布規律，從而優化前段工藝參數。

二、COB在線鐳雕在MiniLED封裝線的具體應用

1.實現芯片級精準打標與數據綁定

MiniLED芯片尺寸微?。ㄍǔＰ∮?00μm），在巨量轉移后，數以萬計的芯片被密集地封裝在基板上。傳統的標簽或基板打標方式無法將缺陷精確關聯到具體的某一顆芯片。在線鐳雕通過在芯片表面直接打標，實現了“物與數據”的精確綁定。當測試發現某個坐標點的芯片亮度偏低或波長異常時，系統能立刻知道是哪一個批次的哪一顆芯片出了問題。

2.賦能主動式修復與重工

對于高價值的MiniLED背光或直顯模組，壞點修復是提升良率的關鍵。在線鐳雕系統與高精度相機系統聯動，能精確識別出被標記為不良的芯片位置。隨后，修復設備（如激光移除設備）可以根據鐳雕碼提供的位置信息，精準地?zé)g掉不良芯片，并為后續的補晶工序提供精確的坐標指引，極大提升了修復效率和成功率。

3.支撐全流程數字化與智能分析

鐳雕碼是貫穿整個生產線的數據載體。從固晶后打標，到點亮測試、色彩校正、模組組裝，每一個環節都會將檢測數據與該碼關聯。這使得制造商能夠構建一個完整的“數字孿生”生產流程，通過大數據分析，快速定位工藝瓶頸，預測設備維護周期，實現從“經驗驅動”到“數據驅動”的智能制造轉型。

4.滿足高端客戶的溯源需求

在車載顯示、高端商業顯示等對可靠性要求極高的領域，客戶往往要求提供從芯片到模組的完整溯源報告。COB在線鐳雕技術為此提供了堅實的技術基礎，確保了產品品質的可控與透明。

三、COB在線鐳雕技術面臨的挑戰

盡管優勢顯著，但在MiniLED的微縮化趨勢下，COB在線鐳雕技術也面臨著嚴峻的挑戰：

1.對芯片的潛在損傷風險

激光打標是一個熱加工過程，高能量的激光作用于微米級的GaN或Si材料上，可能產生熱影響區（HAZ），導致芯片側壁產生微裂紋、晶格損傷，或者引起熒光粉的性能衰減。這些微觀損傷可能在初期測試中無法發現，但會影響芯片的長期可靠性和壽命。因此，對激光波長、功率、脈寬、頻率等參數的精確控制至關重要。

2.精度與一致性的極致要求

MiniLED芯片間距不斷縮小，留給打標的區域極其有限。這就要求鐳雕設備必須具備極高的定位精度（通常要求在±5μm以內）和重復定位精度。同時，要在數萬甚至數百萬個點上實現完全一致的打標深度和清晰度，對激光器的穩定性、振鏡的動態性能以及視覺定位系統的算法都是巨大的考驗。

3.與生產節拍的協同挑戰

MiniLED生產線追求極高的產能和節拍。在線鐳雕作為一道新增工序，其打標和讀取速度必須跟上生產線的整體節奏，不能成為瓶頸。這要求設備具備高速振鏡和多光束并行處理能力，同時對運動控制與生產線PLC的同步性提出了極高要求。

4.識讀率與碼制選擇

在微小的芯片表面打標，其二維碼尺寸可能只有30x30μm。如此微小的碼，要保證在后續各個工序環節（如點膠、烘烤后）仍能被讀碼器穩定、快速地識別，難度非常大。碼制的選擇（如DataMatrix碼的抗污染能力強）、打標對比度的優化、以及讀碼器景深和光照的配合，都是需要不斷優化的課題。

5.綜合成本考量

高精度的激光器、進口振鏡、高性能視覺系統和復雜的系統集成，使得COB在線鐳雕設備的初始投資成本較高。制造商需要在提升良率、實現溯源帶來的長期價值與當前設備投入之間進行權衡。

四、總結與展望

COB在線鐳雕設備是MiniLED邁向高端制造和智能化生產的“賦能者”與“守望者”。它通過賦予每一顆微小芯片獨特的數字身份，構建了連接物理世界與數據世界的橋梁，為實現精準品控、主動修復和全流程追溯提供了可能。

未來，隨著激光技術的進步（如超快激光的應用能減少熱損傷）、AI視覺識別能力的提升以及設備成本的優化，COB在線鐳雕技術將變得更加精密、高效和可靠。它不僅是MiniLED封裝線的標準配置，更將作為核心技術，推動整個微顯示產業向更高質量、更高可靠性的新紀元邁進。

常見問題：

Q1:為什么COB封裝特別需要在線鐳雕，而傳統的SMD（表面貼裝器件）封裝對此需求不那么強烈？

A1:主要有兩個原因：一是集成度，COB將大量裸芯片直接集成在基板上，芯片間距極小且沒有獨立的支架封裝，無法像SMD那樣在單個器件上貼標簽。二是可修復性，SMD燈珠壞了通常是整顆更換，而COB的優勢在于可以對單個壞點芯片進行精準修復，這就必須依賴鐳雕提供的唯一身份標識和精準坐標來實現。因此，在線鐳雕是發揮COB技術優勢的必要前提。

Q2:在如此微小的芯片上打標，如何確保不會影響芯片的光學性能和可靠性？

A2:這是一個核心挑戰。解決方案包括：1.激光選型：選用對材料熱影響小的激光器，如紫外激光或超快皮秒/飛秒激光，它們通過“冷加工”機制，能極大減少熱損傷。2.參數優化：通過大量DOE（實驗設計）找到最佳的打標功率、速度和頻率組合，在確保碼的識讀率和對比度的前提下，將能量輸入控制在安全閾值內。3.區域選擇：將碼打在芯片的非出光區域，如側壁或特定的預留打標區，從根本上避免對主光區的干擾。

Q3:在線鐳雕設備的“在線”二字具體體現在哪里？它如何與生產線其他設備協同工作？

A3:“在線”指的是設備被無縫集成到自動化產線中，作為其中一個工藝站，而非獨立的離線工作站。其協同工作流程如下：首先，上游設備（如固晶機）完成芯片貼裝；然后，傳送裝置將基板運送到鐳雕工位；視覺系統進行精確定位，引導激光完成打標；打標完成后，數據（碼值與其物理坐標）被上傳至MES（制造執行系統）；最后，基板被送至下一工序（如AOI測試）。整個過程全自動，節拍與生產線同步，數據實時上傳共享。

Q4:除了MiniLED，這項技術還能應用于其他領域嗎？

A4:完全可以。任何對微小單元有精準追溯和質量管理需求的領域，都是COB在線鐳雕技術的潛在應用場景。例如：

半導體封裝：在Waferlevel封裝中，對單個Die進行打標追溯。

MicroLED：這是MiniLED的下一代技術，對打標的精度和無損性要求更高。

集成電路板（PCB/FPCA）：對板上的關鍵元器件或特定區域進行身份標識。

醫療器件：在微流控芯片、可植入醫療設備等微小部件上打標，滿足嚴格的UDI（唯一設備標識）法規要求。

Q5:對于計劃引入COB在線鐳雕設備的企業，您有什么建議？

A5:建議重點關注以下幾點：

1.工藝驗證先行：在設備選型前，務必用自家的芯片和基板進行充分的打標工藝實驗，評估其對芯片性能的真實影響。

2.考察系統集成能力：供應商不僅要提供硬件，更要有強大的軟件集成能力，確保設備能與您的MES、數據庫及前后道設備順暢通信。

3.關注綜合效率（OEE）：除了打標速度，更要關注設備的綜合效率，包括其uptime（正常運行時間）、識讀率以及與生產線節拍的匹配度。

4.評估長期成本：除了設備采購成本，還應考慮耗材（如激光器壽命）、維護成本以及因提升良率所帶來的長期回報（ROI）。選擇一個技術領先、服務可靠的合作伙伴至關重要。
