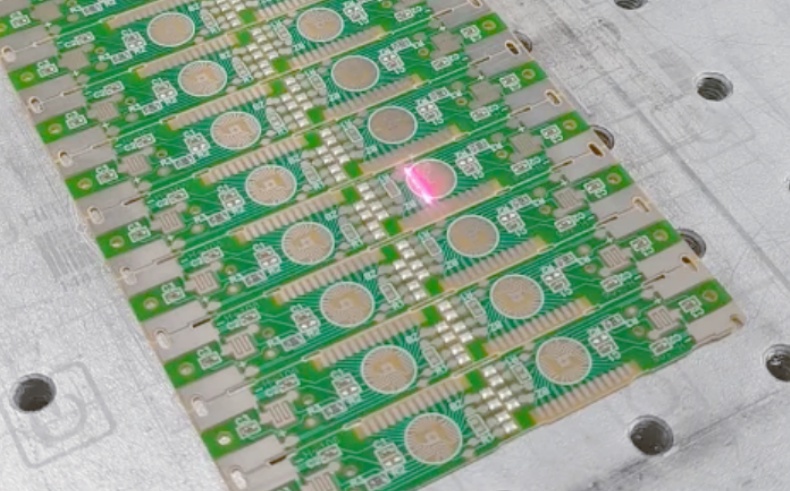

COB（Chip-on-Board）技術是一種先進的電子封裝方式，廣泛應用于LED照明、顯示器件和半導體行業。在線鐳雕（激光打標）作為COB生產中的關鍵工藝，能夠在電路板上高效、精確地標記序列號、二維碼、品牌標識等信息。打標深度是衡量標記質量的核心指標之一，直接影響標記的持久性、可讀性和對基板的潛在損傷。激光功率作為打標過程的主要可控參數，與打標深度密切相關。

本文將深入解析COB在線鐳雕中打標深度與激光功率的關系，探討其物理機制、影響因素及實際應用策略，以幫助生產人員優化工藝參數，提升產品質量。

激光打標基本原理

激光打標利用高能量激光束在材料表面進行燒蝕、汽化或化學反應，形成永久性標記。在COB應用中，常見基板材料包括FR-4（玻璃纖維環氧樹脂）、鋁基板、陶瓷等，這些材料對激光的吸收率和熱導率各異，導致打標效果不同。激光打標過程涉及能量傳遞：激光束聚焦于材料表面，能量被吸收后轉化為熱能，使材料局部升溫、熔化或汽化，從而形成凹坑或變色標記。打標深度取決于激光能量密度，而能量密度由功率、打標速度、焦距、光斑大小等參數共同決定。其中，功率是直接控制能量輸入的關鍵變量。

深度與功率關系解析

激光功率與打標深度之間存在顯著的正相關關系，但這種關系并非簡單的線性比例。功率增加會導致激光能量輸入增大，從而提升材料燒蝕速率和深度。具體可分為三個區域：

1.低功率區（例如0-10W）：功率較低時，激光能量僅能對材料表層進行輕微燒蝕，打標深度增加緩慢。例如，在COB鋁基板上，功率5W時可能僅產生0.05mm的淺層標記，適用于對深度要求不高的精細圖案。

2.中功率區（例如10-30W）：功率適中時，深度與功率近似正比關系，是理想的工作區間。能量足以穿透材料表層，形成穩定且均勻的標記。例如，功率20W可能在FR-4材料上實現0.2mm深度，標記清晰且無熱損傷。

3.高功率區（例如30W以上）：功率過高時，深度增加趨緩，甚至飽和，同時可能引發過度燒蝕、材料碳化、邊緣粗糙或熱影響區擴大。例如，在陶瓷基板上，功率40W可能導致深度達0.5mm，但易造成微裂紋，降低產品可靠性。

這種非線性關系源于材料的熱物理特性：當功率超過閾值后，能量過剩部分可能以熱擴散形式損失，而非用于增加深度。此外，其他因素會調節功率與深度的關系：

-打標速度：速度越快，激光作用時間短，深度減?。恍枧c功率平衡以實現目標深度。

-焦距和光斑大小：短焦距和小光斑可提高能量密度，增強深度控制精度。

-材料特性：金屬材料（如鋁基板）熱導率高，需更高功率才能達到相同深度；非金屬材料（如FR-4）更易燒蝕，但易碳化。

-脈沖頻率：對于脈沖激光，高頻率可累積能量，但需避免熱累積導致深度不均。

在實際COB在線鐳雕中，功率設置需結合產線需求。例如，高速生產線（如每分鐘處理100個單元）可能需要提高功率以補償速度帶來的深度損失，但需通過實驗找到平衡點，避免功率過高增加能耗和設備磨損。

實際應用與優化策略

在COB生產中，在線鐳雕常用于實時標記，優化功率設置是確保效率和質量的關鍵。以下是實用策略：

1.實驗測試與數據分析：通過打樣測試，繪制功率-深度曲線。例如，在固定速度（如1000mm/s）和焦距下，測試不同功率（5W、10W、15W等）下的深度，使用顯微鏡或輪廓儀測量數據，找到最佳功率范圍（如10-20W對應深度0.1-0.3mm）。

2.參數協同調整：功率需與速度、焦距等參數協同優化。例如，若需深度0.2mm，可設置功率15W、速度800mm/s；若速度提升至1200mm/s，則功率需增至18W以維持深度。

3.實時監控與反饋：集成傳感器或視覺系統，在線監測標記質量。如發現深度不均，可自動調節功率，避免批次問題。

4.能效與成本平衡：高功率雖能提升深度，但增加電耗和設備維護成本。建議以“最小有效功率”為原則，例如在COB鋁基板標記中，優先選擇15W而非25W，以減少熱影響。

5.材料適應性：不同COB基板需定制功率方案。鋁基板可能需較高功率（20-30W），而FR-4材料宜用較低功率（10-15W）以防碳化。

案例說明：某LED制造商在COB生產線中，通過優化功率從18W降至12W（配合速度調整），打標深度穩定在0.15mm，標記合格率從90%提升至98%，同時能耗降低20%。

結論

COB在線鐳雕打標深度與激光功率密切相關，功率增加通常導致深度增加，但受非線性關系和材料特性影響。在實際應用中，需通過系統實驗和參數優化，平衡功率、速度、材料等因素，以實現高效、高質量標記。未來，隨著智能激光技術的發展，如自適應功率控制算法，將進一步簡化深度管理，提升COB生產的自動化水平。總之，理解功率與深度的關系，不僅有助于提升產品外觀和耐久性，還能降低生產成本，推動電子制造行業的創新。

常見問答：

1.問：什么是COB在線鐳雕？它在工業生產中有何重要性？

答：COB在線鐳雕是指在COB（芯片直接綁定板）生產線上，使用激光設備實時在電路板表面進行打標的工藝。它通過高精度激光束標記產品信息（如序列號、二維碼），具有非接觸、高速、持久的特點。在工業生產中，其重要性體現在提升產品追溯性、防偽能力和自動化水平，同時減少化學污染，適用于LED、汽車電子等高要求領域。

2.問：激光功率如何具體影響打標深度？是否存在一個最佳功率點？

答：激光功率直接影響打標深度：功率增加，能量輸入增大，材料燒蝕加深。但這不是線性關系，通常存在一個最佳功率點，例如在COB應用中，功率10-20W可能對應深度0.1-0.3mm，超過此點深度增加趨緩且可能引發質量問題。最佳點需通過測試確定，取決于材料、速度等因素，以實現深度均勻且無損傷。

3.問：除了功率，還有哪些關鍵因素會影響打標深度？如何協調這些因素？

答：除了功率，關鍵因素包括打標速度（速度越快深度越淺）、激光焦距（短焦距提高能量密度）、材料類型（如金屬需更高能量）、脈沖頻率和環境溫度。協調這些因素需通過實驗設計：例如，先固定功率測試速度對深度的影響，再調整焦距以優化光斑大小，最終集成參數實現穩定深度，避免單因素過度調整。

4.問：在COB生產中，如何通過優化功率設置來提升打標效率和質量？

答：在COB生產中，優化功率設置可提升效率和質量：首先進行打樣測試，建立功率-深度數據庫；然后結合產線速度，選擇最小有效功率（如用15W而非20W）；使用實時監控系統調整功率偏差；最后定期校準設備，確保功率穩定性。這能減少能耗、延長設備壽命，并保證標記清晰、深度一致。

5.問：高功率打標在COB應用中有哪些潛在風險？如何規避這些風險？

答：高功率打標的潛在風險包括材料碳化、熱影響區擴大導致電路損傷、標記邊緣粗糙、能耗增加和設備加速磨損。規避方法包括：設置功率上限（如不超過30W）；結合冷卻系統減少熱累積；選用適合材料（如耐熱基板）；并通過質量控制檢測深度均勻性，及時調整參數，確保在安全范圍內操作。
