精密劃片機是一種廣泛應用于半導體、電子元件、玻璃和陶瓷等精密材料切割的高端設備，其核心功能是通過高速旋轉的刀片對材料進行精確切割，以滿足微米級精度的加工需求。在現代制造業中，隨著自動化技術的快速發展，自動上下料機構已成為提升精密劃片機效率、減少人工干預和降低誤差的關鍵組成部分。這種機構通過自動化系統實現材料的自動加載和卸載，不僅提高了生產線的連續性和穩定性，還顯著降低了操作人員的勞動強度和安全風險。

本文將詳細解析精密劃片機自動上下料機構的設計原理、關鍵組件、工作流程以及設計考慮因素，并結合實際應用案例，幫助讀者全面理解這一自動化系統的核心要素。最后，我們還將通過FAQ問答：環節，解答常見疑問，以期為工程師和技術人員提供實用的參考。

一、系統概述與設計原理

精密劃片機的自動上下料機構是一個集機械、電氣和控制技術于一體的復雜系統，其設計目標是在保證高精度切割的同時，實現材料的高效、可靠傳輸。該機構通常由機械臂、傳送帶、傳感器、控制系統和執行器等部分組成，整體設計基于模塊化原則，便于維護和升級。設計原理上，自動上下料機構通過閉環控制策略，確保材料在加載和卸載過程中的定位精度和同步性。

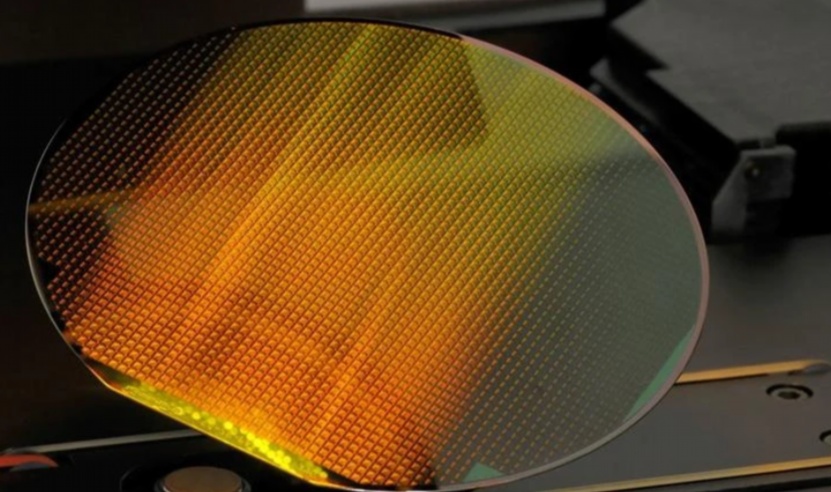

例如，在半導體晶圓切割中，機構需實現微米級的重復定位精度，以避免材料浪費和設備損壞。設計時，需綜合考慮材料特性（如脆性、尺寸和重量）、生產環境（如潔凈度要求）以及成本因素，采用輕量化材料和智能算法優化運動軌跡，從而提升整體性能。

二、關鍵組件詳解

自動上下料機構的核心組件包括機械執行單元、傳感與檢測系統以及控制單元，每個部分都扮演著不可或缺的角色。

1.機械執行單元：這是機構的物理執行部分，通常采用高精度機械臂或線性模組實現材料的抓取和移動。機械臂的設計需考慮負載能力、運動速度和精度，例如使用伺服電機驅動，配合滾珠絲杠或皮帶傳動，確保平穩運動。末端執行器（如真空吸盤或夾爪）根據材料特性定制，例如對于易碎的玻璃基板，真空吸盤能避免表面損傷。傳送帶系統則負責材料在工位間的傳輸，設計時需優化布局以減少空間占用和振動影響。

2.傳感與檢測系統：傳感器是確保自動上下料精度的關鍵，包括位置傳感器、視覺傳感器和力傳感器。位置傳感器（如編碼器和光柵尺）實時監控機械臂的位置，實現閉環控制；視覺系統（如CCD相機）通過圖像處理技術檢測材料的位置和姿態，補償定位誤差。例如，在上下料過程中，視覺系統可識別材料的邊緣，確保準確對位。此外，安全傳感器（如光電開關）用于檢測異常情況，防止碰撞和過載。

3.控制單元：作為機構的大腦，控制單元通?；赑LC（可編程邏輯控制器）或工業PC，集成運動控制卡和通信模塊。軟件部分采用專用算法（如PID控制）優化運動軌跡，實現多軸同步控制。設計時，控制單元需具備高實時性和可靠性，支持與上層MES（制造執行系統）集成，實現生產數據的監控和分析。例如，通過以太網通信，控制單元可接收切割參數，并動態調整上下料節奏，以適應不同生產批次。

三、工作流程與設計考慮因素

自動上下料機構的工作流程可分為加載、定位、切割和卸載四個階段，整個過程需確保高效無縫銜接。

-加載階段：機械臂從料倉中抓取材料，通過傳感器確認位置后，將其精準放置于劃片機工作臺。設計時需考慮料倉的容量和材料供應方式，例如使用多層料盒或卷料系統，以支持連續生產。

-定位階段：視覺系統對材料進行二次定位，補償機械誤差，確保切割路徑準確。這一階段的設計重點在于校準算法和抗干擾能力，例如在振動環境中采用濾波技術提升穩定性。

-切割階段：機構保持靜止，劃片機執行切割操作。上下料機構需與切割周期同步，避免干涉，設計時通過時間序列優化減少空閑時間。

-卸載階段：切割完成后，機械臂將成品移至輸出區，同時準備下一輪加載。設計需考慮廢料處理，例如集成分離裝置將廢料自動排出。

在設計考慮因素中，精度控制是首要任務，需通過剛性結構和誤差補償技術實現微米級重復定位。可靠性方面，采用冗余設計和故障自診斷功能，例如在傳感器失效時切換到備用模式。安全性不容忽視，包括緊急停止按鈕、防護罩和軟件限位，確保操作人員安全。此外，模塊化設計便于維護和升級，例如使用標準化接口減少停機時間。成本效益分析也需貫穿設計過程，平衡高性能組件與預算限制，例如選擇國產傳感器以降低整體成本。

四、技術集成與應用案例

現代精密劃片機的自動上下料機構越來越多地集成先進技術，如機器視覺、物聯網和人工智能。例如，機器視覺系統可通過深度學習算法識別材料缺陷，提前剔除不合格品；物聯網技術實現遠程監控和預測性維護，減少意外停機。在實際應用中，某半導體工廠引入自動上下料機構后，生產效率提升30%，人工錯誤率降低至0.1%以下。該案例中，機構采用輕量化機械臂和高分辨率視覺系統，實現了24小時連續運行，同時通過能源回收設計降低了功耗。

未來趨勢顯示，自動上下料機構將向智能化、柔性化方向發展，例如自適應控制算法可根據材料變化自動調整參數，支持小批量多品種生產。設計師需關注這些趨勢，以保持技術領先。

五、FAQ問答：

1.問：自動上下料機構如何確保在精密劃片過程中的定位精度？

答：定位精度主要通過高精度傳感器（如編碼器和視覺系統）實現閉環控制。視覺系統可實時檢測材料位置，補償機械誤差；同時，機械結構采用剛性設計和減振措施，確保重復定位精度在微米級以內。此外，軟件算法如PID控制優化運動軌跡，進一步減少偏差。

2.問：設計自動上下料機構時，需要考慮哪些安全因素？

答：安全設計包括硬件和軟件層面。硬件上，設置防護罩、緊急停止按鈕和光電傳感器，防止人員誤入和設備碰撞；軟件上，實現故障自診斷和限位保護，例如當傳感器檢測到異常時自動停機。定期維護和操作培訓也是確保安全的關鍵。

3.問：該機構適用于哪些類型的材料？是否需要針對不同材料定制？

答：自動上下料機構適用于多種精密材料，如半導體晶圓、玻璃、陶瓷和復合材料。但由于材料特性差異（如脆性、尺寸和表面處理），通常需要定制末端執行器和工作參數。例如，對于易碎材料，使用軟質吸盤；對于大尺寸材料，調整機械臂的行程和負載能力。

4.問：自動上下料機構的維護和故障排除有哪些常見問題？

答：常見問題包括傳感器漂移、機械磨損和軟件故障。維護時，需定期校準傳感器、潤滑運動部件和更新控制軟件。故障排除可通過系統日志和診斷工具快速定位問題，例如視覺系統失靈時檢查光源和鏡頭清潔。建議制定預防性維護計劃，以減少意外停機。

5.問：自動上下料機構的成本效益如何？投資回報期通常多長？

答：成本效益取決于生產規模和自動化程度。初始投資較高，包括機械、傳感器和控制系統的費用，但長期來看，通過提升效率、減少人工和降低廢品率，通常能在1-3年內收回成本。例如，在批量生產中，自動上下料可降低人力成本50%以上，投資回報率顯著。

結論

精密劃片機自動上下料機構的設計是一個多學科融合的工程，其成功實施依賴于精密的機械結構、智能的控制系統和可靠的傳感技術。通過本文的詳細解析，我們可以看到，該機構不僅能大幅提升生產效率和產品質量，還能適應未來智能制造的需求。設計師需在精度、可靠性和成本間找到平衡，同時關注技術發展趨勢，如AI和物聯網的集成。總之，自動上下料機構是精密制造領域的關鍵創新，其優化設計將為工業自動化注入持續動力。
