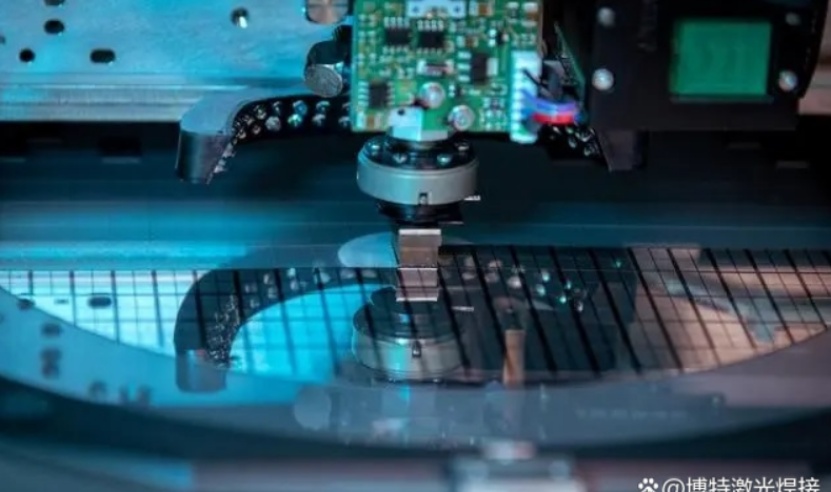

精密劃片機作為半導體封裝、LED、MEMS、先進陶瓷等精密制造領域的關鍵設備，其加工質量直接影響到產品的良率、性能與成本。劃片工藝是一個涉及多物理場耦合的復雜過程，其核心工藝參數包括：主軸轉速、進給速度、切割深度、冷卻液流量與壓力、刀具類型與尺寸、工件材料特性等。

這些參數的組合千變?nèi)f化，對切割的崩邊大小、切割深度一致性、刀具壽命、生產效率等指標產生決定性影響。

一、背景與意義

目前，許多企業仍依賴于工程師的個人經驗進行參數調試與優化，存在以下問題：

1.知識依賴性強：資深工程師的經驗難以有效傳承和復制。

2.試錯成本高：新物料或新工藝的開發需要大量實驗，耗時耗材。

3.穩定性不足：缺乏數據支撐，難以實現工藝的標準化和穩定控制。

4.效率低下：問題追溯和分析缺乏系統性數據，排查困難。

因此，構建一個系統化、結構化、智能化的精密劃片機工藝參數數據庫，對于實現工藝知識的沉淀、優化與復用，提升生產智能化水平，保障產品質量一致性，具有極其重要的戰略意義。

二、系統架構設計

本方案提出的數據庫系統采用分層架構，確保數據的完整性、安全性與可用性。

1.數據采集層

這是數據庫的基礎。通過以下方式獲取數據：

設備接口：通過劃片機的PLC或SECS/GEM協議，自動實時采集主軸轉速、進給速度、切割深度、當前坐標等動態參數。

傳感器系統：集成額外的傳感器，用于采集冷卻液溫度、壓力、流量，以及設備振動、聲發射等過程監控數據。

手動錄入終端：開發簡潔的Web或客戶端界面，供工程師和操作員錄入無法自動采集的數據，如：

物料信息：材料類型（硅、玻璃、陶瓷等）、厚度、晶向、涂層情況。

刀具信息：刀片型號（金剛石、電鍍/樹脂結合劑）、直徑、厚度、Hub直徑、粒度。

工藝結果數據：通過測量儀器（如顯微鏡、輪廓儀、AOI設備）獲得的崩邊大小（正面/背面）、切割道寬度、表面粗糙度等。

質量判定：良品/不良品標識，以及不良現象描述（如崩邊、裂紋、未切透等）。

2.數據存儲與管理層

數據庫選型：推薦使用關系型數據庫（如MySQL,PostgreSQL）或時序數據庫（如InfluxDB）的組合。關系型數據庫用于存儲結構化的工藝配方和物料信息，時序數據庫用于高效存儲和查詢設備運行時的海量時序數據。

數據模型設計：核心數據表包括：

工藝配方表：配方ID、配方名稱、適用材料、創建者、創建時間。

參數明細表：與配方關聯，記錄具體的轉速、進給速度、切割深度等。

物料信息表：物料ID、材料名稱、厚度、供應商等。

刀具信息表：刀具ID、刀具型號、規格參數、使用壽命記錄。

生產過程記錄表：記錄每一次切割任務的執行情況，關聯配方、物料、刀具，并記錄時間戳、設備ID。

質量檢測結果表：與生產過程記錄關聯，存儲各項質量指標的測量值。

3.數據服務與應用層

核心服務引擎：

數據查詢與檢索服務：提供多條件組合查詢，如“查詢所有針對0.5mm厚硅片，且崩邊小于15μm的工藝配方”。

數據分析與報表服務：生成SPC統計過程控制圖表，分析關鍵質量指標（如崩邊）的分布與趨勢。

工藝推薦引擎：基于歷史成功數據，當輸入新材料和新要求時，系統能推薦最接近的、經過驗證的工藝參數作為起點。

前端應用界面：

工藝工程師門戶：用于配方創建、修改、審核、發布、歷史數據查詢與分析。

操作員工作臺：簡單明了地調用已批準的配方，上報生產異常。

管理駕駛艙：以圖表形式展示全局的設備OEE、刀具消耗、產品良率等KPI。

三、實施步驟

1.第一階段：需求分析與規劃（1-2個月）

成立跨部門項目組（設備、工藝、IT、生產）。

明確數據庫需要管理的參數范圍、質量指標和用戶角色權限。

制定詳細的項目計劃和技術規范。

2.第二階段：系統設計與開發（3-4個月）

完成數據庫的詳細設計。

開發數據采集接口（與設備對接）。

開發后端數據服務和前端用戶界面。

進行單元測試和集成測試。

3.第三階段：數據遷移與試運行（1-2個月）

將現有的、分散在各類文件（如Excel）中的歷史工藝數據，清洗、整理并導入新數據庫。

選擇1-2臺關鍵劃片機和典型產品進行試點運行。

收集用戶反饋，優化系統功能和用戶體驗。

4.第四階段：全面推廣與持續優化（長期）

在所有劃片機上部署和推廣使用。

建立數據管理和維護的規章制度。

引入機器學習算法，探索工藝參數的智能預測與優化，實現從“經驗驅動”到“數據驅動”的升級。

四、預期效益

知識資產化：將工程師的隱性經驗轉化為可查詢、可復用的企業數字資產。

研發提速：新工藝開發時間縮短30%以上，大幅減少試錯成本。

質量提升：通過標準化和SPC監控，實現工藝穩定性控制，提升產品良率。

降本增效：優化刀具使用策略，延長刀具壽命；減少生產中斷，提高設備綜合效率（OEE）。

決策支持：為管理層提供數據洞察，支持產能規劃、成本分析和持續改進。

FAQ（常見問題與解答）

1.問：如何保證手動錄入數據的準確性和一致性？

答：這是數據質量的關鍵。我們采取多重措施：

標準化輸入：對于材料、刀具類型等，使用下拉菜單選擇，而非自由文本輸入。

數據驗證：系統會對輸入的數據進行范圍校驗（如轉速不能超過設備極限）。

權限管理：關鍵工藝參數的創建和修改需要更高級別的權限（如工藝工程師），操作員通常只有執行和結果記錄的權限。

培訓與考核：對錄入人員進行定期培訓，并可將數據錄入的準確性納入績效考核。

2.問：這個數據庫如何幫助我們優化刀具壽命？

答：數據庫可以精確記錄每一把刀具的“生命歷程”。

關聯分析：系統可以關聯分析不同工藝參數（如高轉速/高進給）組合下，刀具的磨損速度和最終壽命。

壽命預測：通過累積數據，可以建立刀具壽命預測模型，在刀具達到壽命終點前進行預警，避免因刀具過度磨損導致的產品批量不良。

成本核算：可以精確計算出每個產品所分?jǐn)偟牡毒叱杀荆瑸槌杀究刂坪筒少彌Q策提供依據。

3.問：我們的劃片機品牌和型號不一，數據接口各異，如何實現統一采集？

答：這是實施中的常見挑戰。我們的方案是采用“適配器”模式。

抽象數據模型：在系統內部，我們定義一套統一的、標準化的數據模型。

開發設備驅動：針對每一種品牌和型號的劃片機，開發一個特定的“驅動”或“適配器”。這個驅動負責將設備特有的通信協議和數據格式，轉換為我們系統內部的標準格式。

這樣，即使底層設備多樣，上層應用也能處理一致的數據，實現了系統的可擴展性。

4.問：這個系統如何與公司現有的MES（制造執行系統）或ERP（企業資源計劃系統）集成？

答：我們設計時充分考慮了系統集成性。

API接口：本數據庫系統將提供一套完整的RESTfulAPI接口。

數據流向：

從ERP/MES來：可以接收來自ERP的生產工單信息，以及來自MES的物料批次信息。

向MES回寫：可以將生產完成信息、質量判定結果、設備狀態等實時回寫到MES中。

通過這種松耦合的集成方式，可以實現各系統間的數據無縫流動，形成從計劃到執行再到分析的完整閉環。

5.問：數據庫里的數據量會非常龐大，如何確保查詢和分析的性能？

答：我們通過多種技術手段保障系統性能：

分層存儲：對實時監控數據使用高性能的時序數據庫；對歷史歸檔數據轉移到成本更低的存儲中。

索引優化：對常用的查詢條件（如材料、配方ID、時間范圍）建立高效的數據庫索引。

數據聚合：對于管理駕駛艙等需要宏觀視圖的應用，系統會預先計算和存儲日度、周度的聚合數據，避免每次查詢都對海量明細數據進行實時計算。

定期維護：制定定期的數據庫維護計劃，如清理碎片、更新統計信息等，以保持最佳性能。
