精密劃片機是一種高精度設備，廣泛應用于半導體、電子元件、玻璃和陶瓷等材料的切割加工中。其核心功能是通過精密的刀片或激光對材料進行劃片或切割，以確保產品的尺寸精度和表面質量。在微米級甚至納米級的加工中，設備的精度直接影響產品的良率和性能。

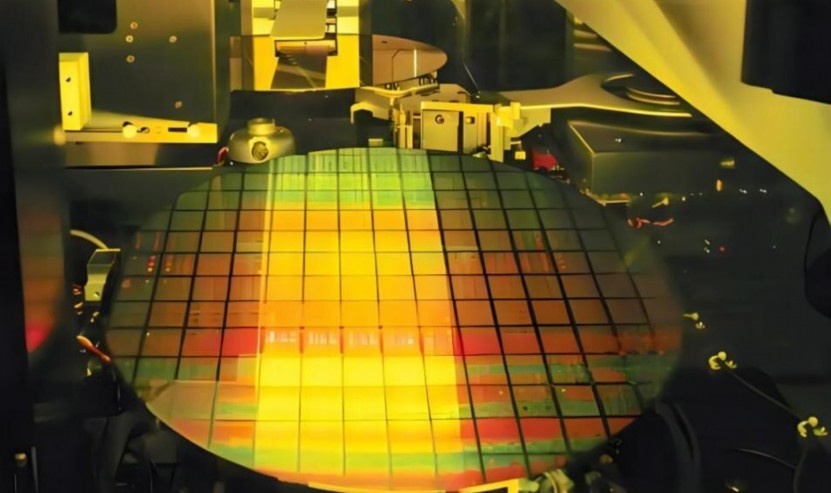

例如，在半導體制造中，劃片機的精度偏差可能導致芯片斷裂或電氣性能下降，造成巨大經濟損失。因此，定期進行精度測試和標定是確保設備穩定運行的關鍵環節。

精度測試治具是專門用于測量和驗證劃片機精度的工具，它通過模擬實際加工條件來檢測設備的定位誤差、重復性和穩定性。而標定方法則是通過標準參照物調整設備參數，使其恢復到設計精度。本篇文章將詳細介紹精密劃片機精度測試治具的設計與使用，以及系統的標定方法，旨在為設備維護人員和技術工程師提供實用指導，幫助提升生產效率和產品質量。

通過科學的測試和標定，企業可以延長設備壽命、減少廢品率，并滿足行業標準如ISO9001的質量管理要求。

精度測試治具

精度測試治具是評估精密劃片機性能的核心工具，其設計需基于高精度、穩定性和易操作性原則。常見的測試治具包括光學測量治具、機械探針治具和激光干涉儀治具等，每種治具適用于不同的精度級別和應用場景。例如，光學測量治具利用顯微鏡和CCD攝像頭捕捉劃片軌跡，適用于微米級精度的檢測；而激光干涉儀治具則通過光波干涉原理測量位移誤差，可實現納米級精度的驗證。

測試治具的組成部分通常包括基座、傳感器單元、數據采集系統和顯示單元?；璨捎玫蜔崤蛎浵禂?shù)的材料（如花崗巖或陶瓷）以確保穩定性，避免環境溫度變化影響測量結果。傳感器單元負責檢測劃片機的運動誤差，例如線性編碼器或光柵尺，能夠?qū)崟r記錄設備在X、Y、Z軸上的位置偏差。數據采集系統將傳感器信號轉換為數字數據，并通過軟件分析生成精度報告，顯示單元則直觀展示測量結果，如誤差曲線和統計指標。

使用測試治具時，需遵循標準操作流程。首先，將治具安裝在劃片機的工作臺上，并確保其與設備坐標系對齊。然后，運行劃片機執行預設的劃片程序（如直線或圓弧路徑），同時啟動治具的測量功能。治具會記錄實際劃片軌跡與理論軌跡的偏差，并計算關鍵指標如定位精度（最大位置誤差）、重復精度（多次測量的標準差）和反向間隙（反向運動時的誤差）。

例如，在一次測試中，如果定位精度超過允許值（如±1微米），則表明設備需要標定或維修。測試后，數據應存檔以備分析，并用于優化加工參數。

測試治具的選型需考慮劃片機的類型和加工材料。例如，對于激光劃片機，光學治具更適用；而對于機械刀片劃片機，機械探針治具可能更經濟。此外，治具的定期校準也至關重要，通常需每6個月送至專業實驗室進行驗證，以確保其自身精度不漂移。

標定方法

標定是精密劃片機維護的核心環節，旨在通過調整設備參數，使其測量和運動系統符合設計標準。標定過程基于國際標準如ISO10360或廠商規范，確保結果的可追溯性。標定前需準備必要的工具，包括標準樣品（如標準網格板或高精度尺）、測量儀器（如千分尺或激光跟蹤儀）和標定軟件。環境條件也需嚴格控制，例如溫度應保持在20±1°C，濕度低于60%，以減少熱膨脹和靜電干擾。

標定方法可分為機械標定和軟件標定兩部分，具體步驟如下：

1.準備工作：關閉劃片機電源，清潔工作臺和運動部件，移除任何碎屑或污染物。檢查設備機械結構，如導軌和絲杠，確保無磨損或松動。安裝標準樣品（例如，一個帶有精確刻度的玻璃網格板），并將其固定在劃片機工作臺上。

2.機械標定：通過調整機械部件來校正基礎誤差。首先，使用水平儀檢查工作臺的水平度，并通過調整地腳螺栓進行校正。然后，檢查各軸（X、Y、Z）的垂直度和平行度，使用直角尺和百分表測量偏差。如果發現誤差，可通過調節導軌或軸承座來修正。例如，在X軸標定中，移動劃片頭到多個位置，比較實際位置與理論值，并調整絲杠螺母消除反向間隙。

3.軟件標定：利用標定軟件對設備的控制系統進行參數調整。啟動劃片機并運行標定程序，通常包括以下步驟：

-定位精度標定：讓設備移動到預設點（如網格板上的標記點），使用測量儀器記錄實際位置，并與理論值比較。軟件會自動計算誤差補償值，并更新控制系統的參數表。

-重復精度標定：重復執行同一運動多次，統計位置偏差的標準差。如果超出閾值（如±0.5微米），則調整伺服驅動器的增益和偏移參數。

-動態標定：模擬實際加工條件，測試設備在高速運動下的精度。使用激光干涉儀測量軌跡誤差，并通過軟件優化加速度和減速度曲線。

4.驗證與記錄：完成標定后，運行測試程序驗證效果。例如，執行一個復雜圖案的劃片，并使用測試治具檢查精度。記錄所有標定數據，包括日期、操作人員、環境條件和結果，形成標定報告。建議將報告存檔，并定期回顧以跟蹤設備性能變化。

標定頻率取決于設備使用強度和環境因素。一般情況下，高頻率使用的劃片機應每3個月標定一次，而低頻率使用的設備可延長至6-12個月。常見錯誤包括忽略環境控制、使用未校準的工具或跳過驗證步驟，這些可能導致標定失效。因此，操作人員需接受專業培訓，并遵循廠商指南。

結論

精密劃片機的精度測試治具與標定方法是確保設備高性能和長期穩定性的基石。通過科學的測試治具，企業可以實時監控設備狀態，預防潛在故障；而系統的標定則能恢復設備精度，提升產品質量和一致性。在高端制造領域，如半導體和光電行業，這些實踐不僅是技術需求，更是質量管理的核心。建議企業將測試和標定納入日常維護計劃，并結合數字化工具實現數據驅動決策。最終，投資于精度管理不僅能降低運營成本，還能增強市場競爭力，推動產業升級。

FAQ問答：

1.什么是精密劃片機精度測試治具？它有哪些常見類型？

精度測試治具是專門用于測量和驗證劃片機精度的工具，通過模擬加工過程檢測設備的定位誤差、重復性和穩定性。常見類型包括光學測量治具（利用顯微鏡和攝像頭進行非接觸測量）、機械探針治具（通過物理接觸記錄位置偏差）和激光干涉儀治具（基于光波干涉實現高精度測量）。每種類型適用于不同場景：光學治具適用于微米級檢測，而激光治具更適合納米級應用。治具的選擇取決于劃片機的類型、加工材料及精度要求。

2.為什么精密劃片機需要定期標定？不標定會有什么風險？

定期標定是確保劃片機保持設計精度的關鍵，因為設備在長期使用中會因磨損、溫度變化或振動而導致精度漂移。如果不標定，可能導致劃片位置偏差、材料浪費、產品良率下降，甚至設備故障。例如，在半導體行業中，未標定的劃片機可能造成芯片切割不準確，引發電氣短路或機械損傷，帶來巨額經濟損失。標定還能延長設備壽命，減少意外停機時間。

3.標定頻率應該是多少？哪些因素會影響標定周期？

標定頻率通常建議為每3-6個月一次，具體取決于設備使用強度、環境條件和加工精度要求。高頻使用（如每日運行超過8小時）或惡劣環境（如高溫、高濕度）下，應縮短至3個月；低頻使用或穩定環境中可延長至12個月。其他因素包括加工材料的硬度（硬材料加速磨損）、設備年齡（老設備需更頻繁標定）以及歷史精度數據。企業可基于風險評估和廠商建議制定個性化計劃。

4.如何驗證測試治具自身的精度？治具是否需要校準？

測試治具的精度驗證需通過比對標準參照物或送至認證實驗室進行。例如，使用高精度標準尺或網格板檢查治具的測量誤差，若偏差超過允許值（如±0.2微米），則需校準。治具本身應每6-12個月校準一次，以確保其可靠性。校準過程通常由專業機構執行，并出具證書以證明可追溯性。日常使用中，操作人員可通過重復性測試快速檢查治具狀態。

5.在標定過程中，常見的錯誤有哪些？如何避免？

常見錯誤包括：忽略環境控制（如溫度波動導致測量誤差）、使用未校準的工具（造成標定數據不準確）、跳過驗證步驟（可能掩蓋殘余誤差）以及操作人員缺乏培訓（誤調參數）。為避免這些，應嚴格遵循標定流程：確保環境穩定在20±1°C；使用經認證的標準工具；每次標定后運行測試程序驗證；并對人員進行定期培訓。此外，記錄詳細日志有助于追蹤問題根源，提升標定效果。
