1.前言

精密劃片機是半導體封裝、LED、集成電路、先進陶瓷及玻璃等脆硬材料加工領域的關鍵設備。其性能直接關系到產品的切割質量、生產效率和成本。為確保新開發的劃片機樣機滿足設計規格與客戶生產需求，特制定本測試與驗收標準。本標準旨在提供一個系統、客觀、可量化的評估框架，作為樣機交付、性能確認及最終驗收的依據。

2.測試與驗收目標

驗證性能指標：確認樣機的各項技術參數是否達到或超過設計規格書的要求。

評估穩定性與可靠性：在模擬實際生產環境下，檢驗設備的長期運行穩定性和可靠性。

確保功能完備性：檢驗所有軟件功能、硬件模塊及安全保護措施是否正常工作。

明確驗收準則：為供需雙方提供一個清晰、公正的驗收依據，降低交付爭議。

3.測試環境與條件

環境要求：

溫度：23°C±2°C

濕度：45%~65%RH

潔凈度：優于Class1000（千級）或根據工藝要求。

?地基與防震：設備應安裝在穩固的防震地基或高性能氣浮隔振平臺上。

電源：穩定，電壓波動≤±5%，具備良好接地。

測試材料：

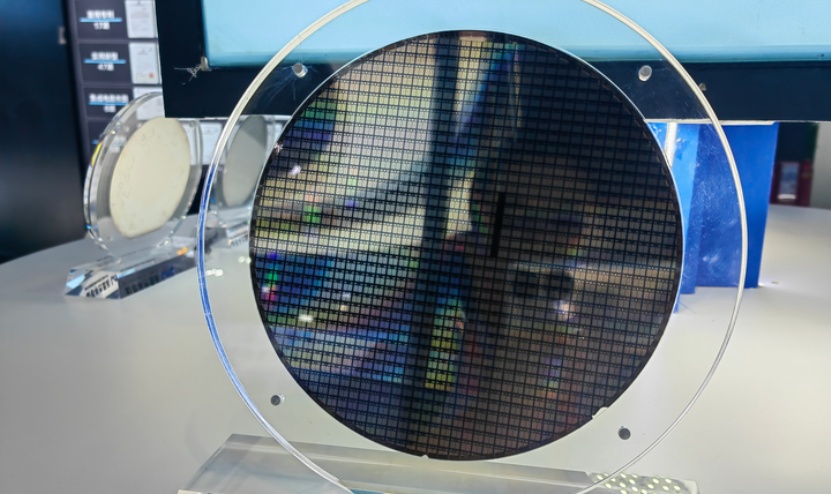

標準測試片：4英寸/6英寸硅晶圓（厚度視規格而定）、藍寶石襯底、陶瓷基板等。

切割刀片（砂輪）：采用全新、與設備規格匹配的標準刀片。

輔助材料：UV膜、藍膜、框架等。

4.測試內容與驗收標準

4.1機械與運動系統性能測試

4.1.1主軸性能測試

測試方法：使用動平衡儀和轉速計，在不同轉速檔位（例如30,000RPM,40,000RPM,60,000RPM）下運行主軸。

驗收標準：

轉速精度：設定值與實測值誤差≤±1%。

振動幅度：在最高轉速下，主軸徑向振動≤1.0μm。

啟停時間：從啟動到達到設定轉速的穩定時間符合設計指標（如＜10s）。

噪音：在正常運行時，設備前方1米處噪音≤75dB。

4.1.2定位精度與重復定位精度測試

測試方法：使用激光干涉儀或高精度光柵尺，對X、Y、Z三軸進行全行程測量。

驗收標準：

定位精度：≤±2μm。

重復定位精度：≤±1μm。

（關鍵）直線度與垂直度：X/Y軸直線度≤3μm/全行程，X/Y軸垂直度≤5arc-seconds。

4.1.3工作臺平整度（TiltTableFlatness）

測試方法：使用千分表或平面度干涉儀測量真空吸附工作臺表面。

驗收標準：全平臺平面度≤5μm。

4.2視覺對位系統測試

測試方法：

1.重復對位精度：使用帶有標準標記的測試片，系統自動對同一標記點重復進行至少20次識別和對位。

2.識別成功率：使用不同材質、不同對比度的測試片，進行批量對位測試。

驗收標準：

視覺對位重復精度：≤±1μm。

識別成功率：≥99.5%。

對位時間：單次對位時間＜1.5秒。

4.3切割工藝能力測試（核心測試）

測試條件：使用標準測試片和全新刀片，按照預設的優化切割參數（主軸轉速、進給速度、切割深度等）進行網格化切割。

驗收標準：

切割寬度（刀痕寬度）：與實際使用刀片厚度相比，增量≤15μm（例如，使用50μm厚刀片，刀痕寬度≤65μm）。

切割垂直度（Bow）：≤3μm。

切割深度一致性：同一條件切割，深度變化量≤±3μm。

崩邊尺寸（Chipping）：

正面崩邊（TopChipping）：≤10μm。

背面崩邊（BottomChipping）：≤15μm。

（注：具體標準可根據材料類型調整，如藍寶石要求更嚴）

無裂紋、無分層：在顯微鏡下觀察，切割道及芯片邊緣無可見微裂紋和材料分層現象。

殘厚均勻性：若有劃片要求，殘厚不均勻性≤±5μm。

4.4軟件與控制系統測試

測試方法：全面操作人機界面軟件，測試所有功能模塊。

驗收標準：

功能完備性：地圖導入、配方管理、自動對位、路徑規劃、模擬仿真、數據記錄、報警日志等功能均正常運行。

操作友好性：界面直觀，邏輯清晰，易于操作員學習和使用。

通信穩定性：與上下位機、MES系統（如配置）通信無中斷、無錯誤。

4.5可靠性與穩定性測試

測試方法：進行不低于72小時的不間斷連續生產測試（可間隔進行），模擬“三班倒”生產模式。

驗收標準：

無故障運行時間：測試期間，無因設備本身原因?qū)е碌闹卮笸C(jī)（≥10分鐘）。

性能一致性：測試開始、中間和結束時，抽取樣本進行切割質量檢測，各項工藝指標均需滿足4.3條款要求，無顯著衰減。

良品率：在整個穩定性測試周期內，使用標準測試片計算的切割良品率≥99.0%。

4.6安全與環保測試

測試方法：檢查所有安全互鎖功能（如防護罩、急停按鈕、氣壓/水壓檢測），并測量設備排放。

驗收標準：

所有安全互鎖功能100%有效。

冷卻水系統無泄漏。

廢氣/廢水排放（如有）符合當?shù)丨h(huán)保法規。

5.驗收流程

1.預驗收：在供方場地完成所有測試項目，雙方確認數據并簽署《預驗收報告》。

2.現場安裝與調試：設備運抵需方場地，完成安裝、水平校準和基礎調試。

3.最終驗收：在需方現場，使用需方提供的實際生產材料，重復進行至少8小時的穩定性測試和關鍵工藝能力測試。所有指標合格后，雙方簽署《最終驗收報告》。

6.附件

設計規格書

測試數據記錄表

預/最終驗收報告模板

FAQ（常見問題解答）

Q1:如果在測試過程中發現某項指標（如崩邊）偶爾超標，應如何處理？

A1:首先，這屬于常見現象。處理流程應為：1)立即暫停測試，記錄當前所有工藝參數和環境條件。2)進行原因分析，可能的原因包括刀片磨損、參數不匹配、冷卻水流量不穩、材料本身差異或設備瞬時振動。3)進行針對性驗證，例如更換新刀片、微調參數后重新進行小批量測試。4)如果問題復現且與設備強相關，則需與供應商共同排查機械結構或控制系統是否存在潛在缺陷。偶爾超標通?？赏ㄟ^工藝優化解決，但系統性或重復性的超標則可能構成設備不接受的依據。

Q2:視覺對位系統對測試環境的光線有要求嗎？

A2:是的，要求非常嚴格。劃片機的視覺系統通常自帶同軸光或環形光照明，以減少環境光干擾。測試時，應避免強烈的側向自然光或車間頂燈直射鏡頭和樣品表面，否則會造成圖像過曝、對比度下降，導致對位失敗或精度降低。建議在光照可控的潔凈室內進行測試，或為設備加裝遮光罩。穩定性測試中也應模擬日常光照變化，以檢驗視覺系統的抗干擾能力。

Q3:驗收標準中的“良品率”是如何定義的？具體計算哪些缺陷？

A3:在本標準中，“切割良品率”特指由劃片機直接造成的缺陷所影響的芯片比例。計算公式為：[（總切割芯片數-缺陷芯片數）/總切割芯片數]×100%。缺陷通常包括：崩邊尺寸超標、出現宏觀裂紋、芯片分層、切割位置偏差導致芯片尺寸不良、以及因切割問題導致的芯片破損。需要注意的是，來料本身的缺陷（如晶圓本身裂紋）不應計入劃片機的責任。

Q4:為什么需要進行長時間的穩定性測試（如72小時）？短短幾小時的測試不足以證明性能嗎？

A4:短期測試主要驗證設備的“峰值性能”，而長時間穩定性測試旨在暴露“潛在問題”。連續運行可以檢驗：

熱穩定性：長時間運行后，主軸、導軌、絲杠等部件是否會因溫升產生熱變形，影響定位精度。

系統可靠性：軟件是否會因內存泄漏而變慢或崩潰，電氣元件連接是否牢固，機械部件在疲勞應力下是否穩定。

工藝一致性：驗證在模擬真實生產節拍下，設備能否持續輸出高質量產品。許多間歇性、潛伏性的問題只有在長期運行中才會顯現。

Q5:作為使用方，在驗收過程中最重要的監督重點是什么？

A5:使用方應重點關注以下三點：

1.數據的真實性與可追溯性：確保所有測試數據是現場實測、實時記錄的，而非使用預先準備好的“完美數據”。要求保留關鍵的測試樣品和完整的原始數據記錄。

2.使用自身材料的工藝匹配度：設備在供應商處用標準片測試完美，不等于能切好你的特定產品。最終驗收階段，必須使用自己未來要量產的典型材料進行測試，這是驗收的核心環節。

3.操作與維護的便利性：在測試過程中，讓自家的操作和維護工程師深度參與。評估日常換刀、對位、編程、清潔保養等操作是否便捷。一個設計良好、易于維護的設備，其全生命周期的總成本會更低。
