LED（發光二極管）技術作為現代照明、顯示和光電子領域的核心，廣泛應用于智能手機、電視、汽車照明和通用照明等領域。在LED制造過程中，藍寶石襯底因其優異的物理和化學性能成為高亮度LED的首選材料。然而，藍寶石的高硬度和脆性給加工帶來了巨大挑戰，尤其是劃片環節，即將藍寶石晶圓精確切割成單個LED芯片。精密劃片機作為一種高精度加工設備，在這一過程中發揮著至關重要的作用。

本文將詳細探討精密劃片機在LED藍寶石劃片線中的應用，包括其工作原理、技術優勢、面臨的挑戰以及未來發展趨勢。

精密劃片機概述

精密劃片機是一種專用于微電子和光電子制造的高精度切割設備，主要用于處理脆性材料，如硅、藍寶石和碳化硅等。其核心功能是通過精確控制切割工具，將晶圓分割成獨立的芯片，確保尺寸一致性和高良率。根據切割原理，精密劃片機主要分為機械劃片和激光劃片兩種類型。

機械劃片機使用超硬金剛石刀片，通過高速旋轉和精密進給系統實現切割。刀片的材質和設計直接影響切割質量，例如，金剛石刀片能有效應對藍寶石的高硬度，但需優化參數以避免材料損傷。激光劃片機則利用高能量激光束（如紫外或紅外激光）進行非接觸式切割，通過熱ablation或改性過程分離材料。激光劃片適用于超薄晶圓和復雜圖案，能減少機械應力，但設備成本較高。

精密劃片機的工作原理基于多軸運動控制系統和視覺定位技術。設備通常配備高分辨率攝像頭和軟件算法，自動識別晶圓上的切割線，確保切割精度在微米級別。此外，冷卻系統和除塵裝置可防止熱積累和污染，提升切割質量。在LED制造中，精密劃片機不僅實現高速切割，還能適應多種材料組合，如藍寶石上生長氮化鎵（GaN）的外延結構。

藍寶石襯底在LED中的應用

藍寶石（化學式Al2O3）是一種單晶氧化鋁材料，以其高硬度（莫氏硬度達9）、高熔點（約2050°C）、化學惰性和優異的光學透明性著稱。在LED行業中，藍寶石襯底主要用于生長氮化鎵（GaN）外延層，這是高亮度LED的核心結構。藍寶石的晶格常數與GaN相對匹配，能提供穩定的生長基礎，同時其絕緣性能和熱穩定性有助于提升LED的發光效率和壽命。

然而，藍寶石的極高硬度也帶來了加工難題。在劃片過程中，傳統切割方法易導致微裂紋、碎屑或芯片邊緣破損，從而降低LED的發光性能和可靠性。因此，精密劃片機成為解決這些問題的關鍵技術，通過高精度控制，確保切割過程平滑且無損傷。

精密劃片機在LED藍寶石劃片線的應用

在LED制造流程中，藍寶石劃片線是后道工藝的關鍵環節，涉及將已完成外延生長和電極制作的晶圓分割成單個LED芯片。精密劃片機在這一過程中通過以下步驟實現高效應用：

1.預處理與定位：晶圓首先通過清洗和涂膠處理，以增強切割穩定性。精密劃片機利用機器視覺系統自動識別晶圓上的切割道（scribelines），確保切割路徑與設計圖案一致。視覺定位精度可達±1微米，這對于高密度LED芯片至關重要。

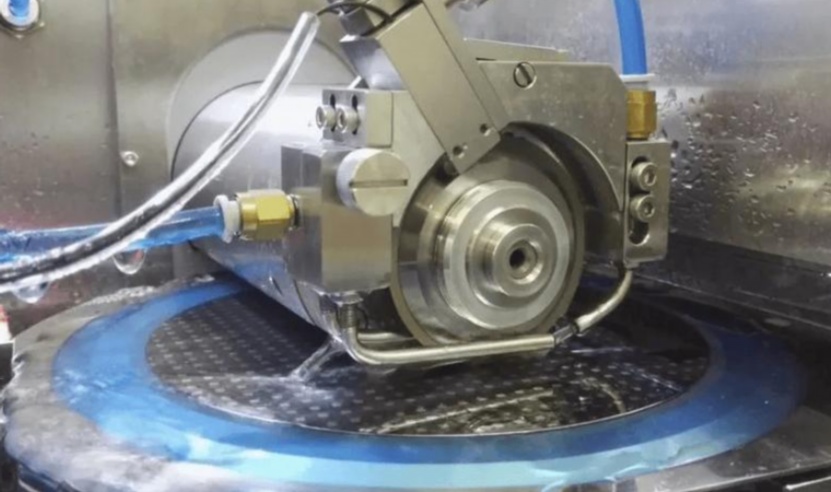

2.切割過程：對于機械劃片，金剛石刀片以每分鐘數萬轉的高速旋轉，結合精密進給機構，沿切割道進行切割。刀片的選擇取決于藍寶石厚度和芯片尺寸，例如，超薄刀片可減少切縫寬度，提升材料利用率。激光劃片則通過聚焦激光束在藍寶石表面形成改性層或直接汽化材料，實現無接觸切割。激光參數（如波長、功率和脈沖頻率）需優化以最小化熱影響區（HAZ），防止GaN外延層損傷。

3.后處理與質量控制：切割后，芯片通過清洗和檢測步驟去除殘留碎屑和污染物。精密劃片機集成實時監控系統，如聲學傳感器或光學檢測，及時識別切割缺陷（如崩邊或裂紋），并通過反饋控制調整參數，確保良率在95%以上。

精密劃片機的應用顯著提升了LED藍寶石劃片線的效率。例如，在高速生產線上，一臺精密劃片機每小時可處理數百片晶圓，比傳統方法快數倍。同時，其高精度切割減少了芯片尺寸偏差，使LED在封裝后發光更均勻，延長了產品壽命。

優勢與挑戰

精密劃片機在LED藍寶石劃片線中的應用帶來了多重優勢：

-高精度與一致性：微米級切割精度確保芯片尺寸均勻，減少光學性能波動。

-高效率與自動化：集成自動化系統實現連續生產，降低人工成本，提升吞吐量。

-材料利用率高：窄切縫設計（如激光劃片的切縫可小于10微米）最大化晶圓利用率，降低材料浪費。

-靈活性：可適應不同厚度和尺寸的藍寶石晶圓，支持多品種LED生產。

然而，應用中也面臨挑戰：

-技術復雜性：藍寶石的高硬度要求刀片或激光系統具有極高耐久性，增加了設備維護成本。

-熱管理問題：激光劃片可能產生局部高溫，影響GaN層性能，需優化冷卻策略。

-初始投資高：精密劃片機，尤其是激光類型，設備成本較高，可能對中小企業構成門檻。

未來，隨著技術進步，精密劃片機正朝著智能化、綠色化方向發展。例如，人工智能（AI）和物聯網（IoT）技術的集成可實現預測性維護和自適應切割，進一步提升效率和可靠性。同時，新型激光源（如超快激光）的應用有望減少熱損傷，推動LED向更小尺寸和更高性能演進。

結論

精密劃片機作為LED制造中的關鍵設備，在藍寶石劃片線中發揮了不可替代的作用。它通過高精度切割技術，克服了藍寶石材料的加工難題，確保了LED芯片的高質量和高良率。隨著LED行業向微型化、高效化發展，精密劃片機的創新將繼續驅動技術進步，為智能照明和顯示領域提供更可靠的解決方案。未來，通過多學科融合和自動化升級，精密劃片機有望在成本和性能上實現更大突破，助力全球綠色能源和光電產業。

常見問題解答（FAQ）

1.什么是精密劃片機？

精密劃片機是一種高精度切割設備，主要用于微電子制造中，將脆性材料（如藍寶石、硅晶圓）分割成單個芯片。它通過機械刀片或激光束實現微米級精度的切割，廣泛應用于LED、半導體和光電器件生產。

2.為什么LED制造中常使用藍寶石襯底？

藍寶石襯底具有高硬度、熱穩定性和優良的光學透明性，能為氮化鎵（GaN）外延生長提供穩定基礎，從而生產出高效、高亮度的LED。其化學惰性還能確保LED在高溫環境下長期穩定工作。

3.精密劃片機在藍寶石劃片中有哪些主要挑戰？

主要挑戰包括藍寶石的高硬度導致刀片快速磨損、易產生微裂紋或芯片邊緣破損；激光劃片可能引發熱影響區，損傷外延層；此外，設備維護和初始投資成本較高，需要優化切割參數以平衡效率與質量。

4.激光劃片和機械劃片在藍寶石加工中有什么區別？

機械劃片使用金剛石刀片進行物理切割，成本較低，但可能引入機械應力和碎屑；激光劃片采用激光束進行非接觸切割，精度更高、污染更少，尤其適合超薄晶圓，但設備成本和能耗較高。選擇取決于生產需求和預算。

5.精密劃片機如何提高LED生產效率和良率？

通過自動化視覺定位和高精度控制，精密劃片機實現快速、一致的切割，減少材料浪費和缺陷芯片。實時監控系統能及時調整參數，確保良率超過95%，從而提升整體生產速度并降低廢品率，支持大規模LED制造。
