激光鐳雕技術：現代工業的精密“雕刻師”

（編號：250406513）

激光鐳雕技術作為一種高精度、非接觸式的加工手段，憑借其高效性和靈活性，已成為現代制造業中不可或缺的核心工藝之一。從電子元器件的微雕到重型機械的標識打碼，從藝術設計的個性化定制到醫療器材的精密加工，激光鐳雕設備正以革新的方式推動著工業生產的升級。

一、激光鐳雕技術的工作原理

激光鐳雕的核心原理是通過高能激光束對材料表面進行物理或化學改性，從而形成永久性標記。設備主要由激光發生器、光學系統、控制系統和工作臺組成：

1.激光發生器：產生特定波長（如光纖激光1064nm、CO?激光10.6μm）的聚焦光束，能量密度可達兆瓦級。

2.光學系統：通過振鏡或透鏡調整光束路徑，實現精準定位與復雜圖案控制。

3.控制系統：基于CAD/CAM軟件編程，將設計圖形轉化為加工路徑，支持動態調節功率、頻率和速度。

與傳統機械雕刻相比，激光鐳雕無需物理接觸材料，避免了工具磨損，且能適應金屬、塑料、陶瓷、玻璃等多種材質。

二、應用領域：從工業到生活的全覆蓋

1.電子制造

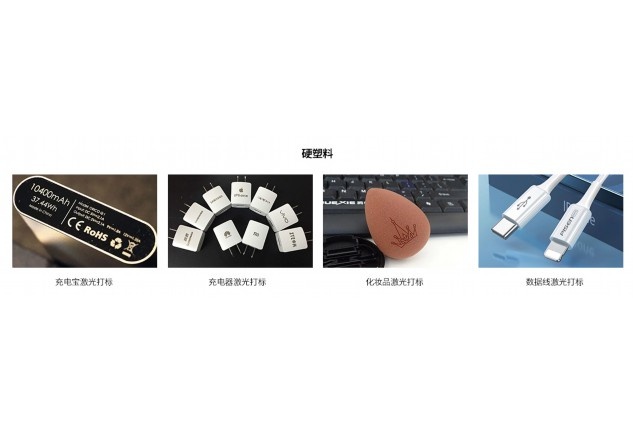

-在PCB板上標記二維碼和序列號，精度可達0.01mm，滿足電子產品追溯需求。

-手機金屬外殼LOGO雕刻，實現無毛刺、無變形的美觀效果。

2.汽車工業

-發動機零部件打標，耐高溫、抗腐蝕，確保信息在極端環境下可識別。

-輪胎模具紋理雕刻，提升輪胎抓地力與安全性。

3.醫療行業

-手術器械的永久性標識，符合FDA滅菌要求。

-植入物表面微結構加工，促進生物相容性。

4.消費品領域

-奢侈品個性化鐫刻，增強品牌附加值。

-食品包裝日期噴碼，環保無污染。

三、技術優勢：效率與環保的雙重突破

1.高精度與靈活性

-支持微米級雕刻，復雜圖形一鍵切換，適應小批量定制化生產。

2.高效節能

-單臺設備日處理量可達數萬件，能耗僅為傳統工藝的30%。

3.綠色生產

-無耗材、無化學污染，符合RoHS和REACH環保標準。

例如，某汽車配件企業引入光纖激光鐳雕機后，標識效率提升400%，年減少油墨消耗12噸，顯著降低碳排放。

四、未來發展趨勢

1.智能化升級

-集成AI視覺定位系統，實現自動糾偏與實時質檢。

-工業物聯網（IIoT）接入，支持遠程監控與預測性維護。

2.復合加工能力

-結合切割、焊接等功能，開發多工藝一體化設備。

3.超快激光技術

-飛秒激光的應用將突破熱影響區限制，實現脆性材料零損傷加工。

據MarketResearchFuture預測，2027年全球激光打標市場規模將達48億美元，年復合增長率達7.2%，中國市場份額占比有望超35%。

結語

激光鐳雕設備不僅是工業標識技術的革新，更是智能制造時代的標志性工具。隨著5G通信、新能源等產業的爆發式增長，其應用場景將持續拓展。編號250406513所代表的技術體系，正以“光”為筆，為制造業書寫更精密、更可持續的未來。

以下是激光鐳雕機的簡明使用教程，內容涵蓋操作流程與注意事項，共約800字：

一、設備簡介

激光鐳雕機通過高能激光束在材料表面進行刻蝕，適用于金屬、塑料、木材、玻璃等多種材料。核心組件包括：

-激光器：CO?或光纖激光源（根據材料選擇）；

-振鏡系統：控制激光路徑；

-工作臺：固定加工件；

-控制軟件：如EzCad、RDWorks等。

二、使用前準備

1.安全防護

-佩戴專用護目鏡，避免激光反射傷害；

-確保工作區通風，防止有害煙霧積聚。

2.設備檢查

-確認電源穩定，接地正常；

-檢查冷卻系統（水冷/風冷）運行狀態；

-清潔聚焦鏡片，避免灰塵影響精度。

3.材料測試

-選擇邊角料進行參數測試，避免直接加工成品。

三、操作流程

步驟1：開機與初始化

1.開啟總電源，啟動激光器與冷卻系統；

2.運行控制軟件，設備自動回原點校準。

步驟2：導入設計文件

1.使用AI/CorelDraw制作矢量圖，保存為PLT/DXF格式；

2.軟件中導入文件，調整尺寸與位置。

步驟3：參數設置（以金屬雕刻為例）

|參數|建議范圍|說明|

||-|–|

|功率|60-80%|材質越硬需更高功率|

|速度|300-800mm/s|精細圖案需降低速度|

|頻率|20-50kHz|高頻適合淺雕刻|

|焦距|手動調節|使用對焦尺精準定位|

提示：通過“分層雕刻”功能可增強立體效果。

步驟4：定位與對焦

1.將材料固定于工作臺，使用定位紅光預覽雕刻區域；

2.調節Z軸高度，使激光焦點落在材料表面。

步驟5：啟動雕刻

1.關閉防護罩，點擊“開始”鍵；

2.實時觀察首行效果，必要時暫停調整參數。

步驟6：關機

1.關閉激光器電源，等待冷卻系統運行5分鐘；

2.清理碎屑，登記設備使用記錄。

四、維護保養

1.每日維護

-清潔鏡片與導軌（使用無水乙醇+無塵布）；

-檢查氣管/水管是否泄漏。

2.每月維護

-潤滑導軌與絲杠；

-校準光路，確保激光居中。

3.注意事項

-禁止雕刻PVC等含氯材料（釋放有毒氣體）；

-避免長時間滿功率運行以防過熱。

五、常見問題處理

|問題|可能原因|解決方案|

||-||

|雕刻線條模糊|焦距偏移/鏡片污損|重新對焦并清潔鏡片|

|局部未雕刻|材料不平整/平臺傾斜|調整夾具或校準平臺|

|軟件無響應|數據線松動/驅動異常|重啟軟件并重裝驅動|

六、安全須知

-嚴禁在設備運行時打開防護罩；

-火災風險：配備滅火器，加工易燃材料時全程值守；

-培訓要求：新操作員需通過安全考核后方可獨立使用。

通過遵循本教程，您可快速掌握激光鐳雕機的基礎操作。實際應用中請以設備說明書為準，不同型號可能存在差異。

激光鐳雕機作為現代精密加工的核心設備，憑借其高效、精準和非接觸式加工的特點，被廣泛應用于工業制造、電子元件、醫療器械等領域。根據激光器類型、應用場景和技術特性的不同，激光鐳雕機可分為以下幾大類別：

一、按激光器類型分類

1.光纖激光鐳雕機

-原理與特點：采用摻鐿光纖作為增益介質，通過半導體泵浦產生激光，波長通常為1064nm，功率范圍10W-100W。具有電光轉換率高（＞30%）、體積小、免維護等優勢。

-適用材料：專精于金屬材料（如不銹鋼、鋁合金）及部分硬質塑料的標記，尤其適合深雕和高速打標。

-應用領域：汽車零部件序列號、五金工具商標、電子產品二維碼等。

2.CO?激光鐳雕機

-原理與特點：以二氧化碳氣體為介質，波長10.6μm，功率范圍10W-200W。擅長非金屬材料加工，運行成本低但能耗較高。

-適用材料：木材、亞克力、皮革、玻璃、陶瓷及多數高分子材料。

-應用領域：包裝盒噴碼、工藝品雕刻、食品包裝日期標記等。

3.紫外激光鐳雕機

-原理與特點：波長355nm，采用冷加工技術，通過光化學作用直接破壞材料分子鍵，實現“無熱損傷”精細加工。

-適用材料：敏感材料（如柔性電路板、PET薄膜）、高反光金屬（銀、銅）及脆性材料（藍寶石玻璃）。

-應用領域：手機屏幕微孔加工、醫藥包裝防偽碼、半導體晶圓標識。

4.綠光激光鐳雕機

-原理與特點：波長532nm，介于紅外與紫外之間，聚焦光斑更小，適合超精細加工。

-適用材料：高反射材料（金、銀首飾）、透明材料（玻璃內雕）及部分塑料。

-應用領域：珠寶微刻、光學器件標記、LCD面板修復。

二、按加工形式分類

1.靜態鐳雕機

-工件固定，激光頭通過振鏡系統偏轉完成雕刻，適合小尺寸、高精度零件。

2.動態鐳雕機

-配備自動傳送帶，實現流水線連續作業，適用于大批量生產場景，如瓶蓋噴碼。

三、按功率等級分類

1.低功率機型（<50W） -側重精細標記，如電子元件微碼、醫療器械標識。 2.高功率機型（50W-500W） -用于深雕、切割復合操作，如模具編號、金屬銘牌雕刻。 四、特殊功能機型 1.3D動態聚焦鐳雕機 -通過Z軸自動調焦，可在曲面工件（如手機外殼、圓柱體）上實現均勻雕刻。 2.雙光束復合機型 -結合光纖與紫外雙激光源，兼顧金屬與非金屬混合材料的復合加工需求。 五、選型關鍵因素 1.材料特性：金屬首選光纖，非金屬選CO?，高精度需求考慮紫外/綠光。 2.加工深度：淺層標記可選低功率，深度雕刻需高功率機型。 3.生產效率：動態機型適配自動化產線，靜態機型適合定制化小批量。 4.環境要求：紫外機型需配備專業排煙系統，CO?設備對溫濕度敏感。 技術發展趨勢 隨著超快激光（飛秒/皮秒級）技術的成熟，鐳雕機正朝著納米級精度、多材料兼容方向發展。例如，飛秒激光可在心臟支架上雕刻生物兼容涂層而不損傷基底，推動醫療植入器械的革新。 選擇合適的激光鐳雕機需綜合考量材料屬性、加工目標及成本預算，建議通過樣品測試驗證設備適配性，以實現最佳性價比。
