紫外皮秒激光切割玻璃：高精度加工的未來趨勢

引言

隨著微電子、光學器件和生物醫學等領域的快速發展，對脆性材料（如玻璃）的高精度加工需求日益增長。傳統機械切割和長脈沖激光技術易導致裂紋、熱損傷等問題，而紫外皮秒激光切割技術憑借其獨特的優勢脫穎而出，成為精密玻璃加工的前沿解決方案。

一、技術原理

紫外皮秒激光結合了紫外波段（通常為355nm）與皮秒級脈沖（1皮秒=10?12秒）的雙重特性：

1.短波長優勢：紫外光光子能量高，易被玻璃吸收（尤其是透明材料），減少能量擴散；

2.超短脈沖特性：皮秒脈沖在極短時間內釋放能量，通過光致冷加工機制直接破壞材料化學鍵，而非依賴熱效應，從而顯著降低熱影響區（HAZ）；

3.非線性吸收效應：高峰值功率引發多光子吸收，即使在透明材料中也能實現高效燒蝕。

通過精密控制激光參數（如脈沖能量、重復頻率、掃描速度），可在玻璃表面形成微米級切口，且邊緣光滑無崩邊。

二、核心優勢

與傳統技術相比，紫外皮秒激光切割具有以下突出優勢：

1.無熱損傷：減少熱應力，避免微裂紋，提升切割良率；

2.超高精度：加工分辨率達微米級，適用于復雜圖案（如異形孔、微通道）；

3.材料普適性：可處理多種玻璃（如鈉鈣玻璃、石英玻璃、藍寶石玻璃）；

4.非接觸式加工：避免機械應力，保護脆性材料結構完整性；

5.環保高效：無需化學蝕刻或后續拋光，縮短工藝流程。

三、應用領域

1.消費電子：

-智能手機攝像頭保護蓋、折疊屏超薄玻璃（UTG）切割；

-藍寶石玻璃面板微孔加工，提升5G設備信號穿透性。

2.光學器件：

-光纖通信中的光波導結構制備；

-微透鏡陣列與衍射光學元件（DOE）加工。

3.生物醫療：

-微流控芯片中的微通道刻蝕；

-內窺鏡光學元件精密成型。

4.新能源：

-光伏玻璃的透明導電膜（TCO）圖案化；

-動力電池隔膜陶瓷涂層切割。

四、挑戰與未來展望

當前挑戰：

-設備成本較高，皮秒激光器及光學系統投資較大；

-加工效率需提升，尤其在大面積切割中需平衡速度與精度；

-工藝參數優化依賴經驗，智能化控制技術待突破。

發展趨勢：

1.技術融合：結合人工智能（AI）實時監測加工質量，自適應調整參數；

2.功率升級：高重頻皮秒激光器（如MHz級）提升加工效率；

3.多材料加工：拓展至陶瓷、復合材料等硬脆材料；

4.綠色制造：優化能耗，減少加工過程中碳排放。

結語

紫外皮秒激光切割技術正推動玻璃加工向更精密、更高效的方向邁進。隨著設備成本下降與工藝成熟，其在智能制造、光子芯片等領域的應用潛力將進一步釋放，成為高端制造業不可或缺的核心技術之一。未來，通過與飛秒激光、超快成像等技術的協同創新，有望突破現有加工極限，開啟微納制造的新紀元。

紫外皮秒激光器：精密制造的核心利器

引言

紫外皮秒激光器是近年來迅速發展的超快激光技術之一，結合了紫外波段的高光子能量與皮秒級脈沖的超短持續時間，成為精密加工、醫療、科研等領域的革命性工具。其獨特的物理特性使其在微納制造中展現出傳統激光無法比擬的優勢，推動了多個產業向更高精度和更小尺度邁進。

一、技術原理與核心優勢

紫外皮秒激光器的核心參數包括紫外波長（通常為355nm）和皮秒級脈沖寬度（1皮秒=10?12秒）。其工作原理基于超短脈沖與材料的非線性相互作用：

1.紫外波長的優勢：紫外光光子能量高（如355nm波長對應3.5eV），易被大多數材料（尤其高分子、半導體）吸收，減少反射損耗，提升加工效率。

2.皮秒脈沖的特性：極短的脈沖持續時間使能量在材料內部瞬間沉積，通過光剝離（Ablation）而非熱傳導去除材料，幾乎消除熱影響區（HAZ），實現“冷加工”。

相較于傳統納秒激光，皮秒激光的峰值功率可提升千倍以上，且加工精度可達微米甚至亞微米級，尤其適用于脆性材料（如玻璃、藍寶石）和熱敏感元件（如柔性電路板）。

二、關鍵應用領域

1.微電子與半導體制造

-PCB鉆孔與切割：紫外皮秒激光用于高密度電路板的微孔加工，孔徑可控制在20μm以?xún)?nèi)，滿足5G通信設備的高精度需求。

-芯片封裝：在硅晶圓上切割盲槽或進行表面結構化處理，避免傳統機械刀片導致的裂紋。

2.顯示與光學器件

-OLED屏切割：通過選擇性燒蝕有機材料層，實現無碎屑邊緣切割，提升良品率。

-AR/VR光波導加工：在玻璃表面雕刻納米級光柵結構，精度達數百納米。

3.醫療與生物工程

-眼科手術：用于飛秒激光輔助的角膜手術，減少術后并發癥。

-藥物涂層去除：精準清除心血管支架上的藥物層而不損傷金屬基體。

4.科研與超快檢測

-時間分辨光譜學：皮秒脈沖可作為探針光，研究分子級超快動力學過程。

三、技術挑戰與突破方向

盡管優勢顯著，紫外皮秒激光器仍面臨以下挑戰：

1.成本與穩定性：紫外光需通過非線性晶體（如LBO）對紅外激光進行倍頻，系統復雜度高，維護成本攀升。

2.功率提升限制：高重復頻率下，熱效應可能導致晶體損傷，目前平均功率多在數十瓦量級。

3.材料適配性：部分金屬材料（如銅）對紫外光吸收率低，需結合飛秒激光或多脈沖調制技術。

近年來的技術進展包括：

-光纖激光器集成：通過光纖放大結構提升系統穩定性，降低成本。

-混合加工技術：結合皮秒與連續激光，實現高效率與高精度協同。

四、市場前景與發展趨勢

據市場研究機構預測，全球超快激光器市場規模將于2025年突破50億美元，其中紫外皮秒激光器在消費電子升級（如折疊屏手機、MicroLED）及新能源（如光伏電池劃片）驅動下占據重要份額。未來趨勢包括：

-智能化控制：集成AI算法實時調節脈沖參數，適應多樣化材料。

-緊湊化設計：模塊化系統降低體積，適配工業機器人集成。

-綠色制造：通過優化脈沖序列減少能耗，符合碳中和目標。

結語

紫外皮秒激光器憑借其“冷加工”特性與微納級精度，正重塑高端制造業的邊界。隨著技術迭代與成本下探，其應用場景將進一步擴展，成為推動智能制造與前沿科技發展的關鍵引擎。

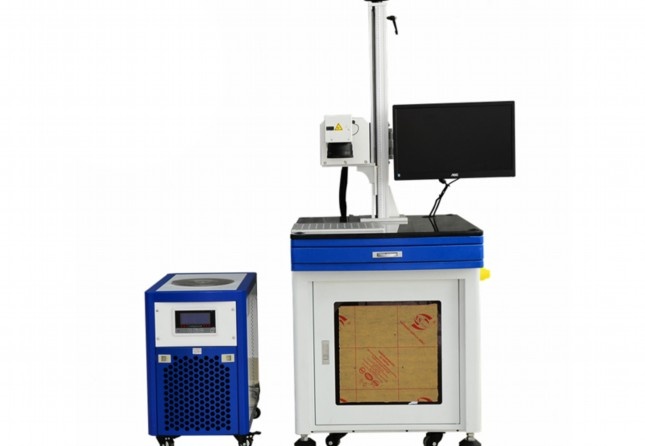

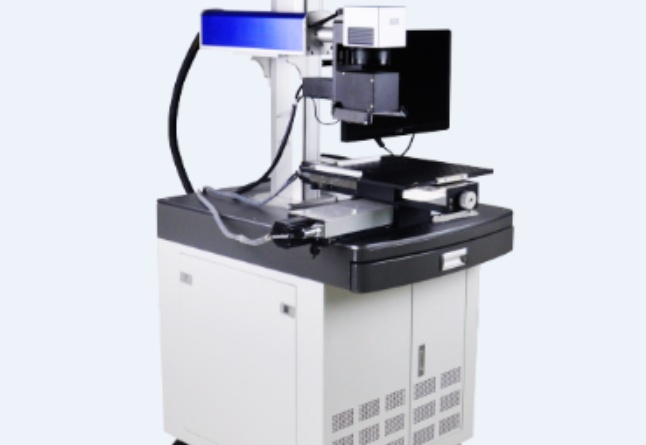

紫外皮秒激光設備：高精度加工與創新應用的核心技術

紫外皮秒激光設備是近年來激光技術領域的一項突破性成果，其結合了紫外波段的高光子能量與皮秒級脈沖的超短時間特性，在工業制造、醫療美容、科研實驗等領域展現出顯著優勢。本文將從技術原理、核心優勢、應用場景及未來發展等方面，深入解析這一前沿技術。

一、技術原理與核心特性

紫外皮秒激光設備的核心在于兩大關鍵技術參數：紫外波長（通常為355nm或266nm）與皮秒脈沖寬度（1皮秒=10?12秒）。

-紫外波段優勢：相比傳統的紅外或可見光激光，紫外光波長更短，光子能量更高（如355nm紫外光的光子能量是1064nm紅外光的3倍），可更高效地打斷材料化學鍵，實現“冷加工”效果，尤其適用于脆性材料或熱敏感材料的精細加工。

-皮秒脈沖特性：皮秒激光的脈沖持續時間極短，能量在極短時間內釋放，大幅減少熱擴散效應，從而避免材料熔化或碳化，提升加工邊緣質量。

二者結合使設備具備“高精度、低損傷、多材料適用”的特點，成為微納加工領域的理想工具。

二、技術優勢解析

1.超高加工精度

紫外皮秒激光的聚焦光斑直徑可控制在微米甚至亞微米級別，結合高能量密度，能夠在材料表面實現微孔、微槽的精密加工，精度遠超傳統機械加工或長脈沖激光。例如，在半導體晶圓上切割電路線寬可達10μm以下。

2.廣泛材料適應性

從金屬、陶瓷到高分子聚合物（如PI膜）、藍寶石、玻璃等，紫外皮秒激光幾乎能處理所有硬脆材料。例如，在OLED屏幕切割中，可避免傳統刀輪切割導致的裂紋問題。

3.無熱影響區（HAZ）

皮秒脈沖的瞬時能量釋放避免了熱量累積，加工邊緣光滑無毛刺，尤其適合醫療支架、光學元件等對熱敏感部件的加工。

4.環保與高效

非接觸式加工減少耗材使用，且無需化學蝕刻，符合綠色制造趨勢。同時，高重復頻率（可達MHz級）提升了加工效率。

三、應用場景與案例

1.工業精密制造

-消費電子：全面屏手機的超窄邊框切割、柔性電路板（FPC）鉆孔。

-半導體：晶圓隱形切割（StealthDicing）、芯片標記。

-新能源：鋰電池極耳切割，避免金屬粉塵短路風險。

2.醫療與美容

-醫療設備：心血管支架的微結構加工，提升生物相容性。

-美容領域：色素性疾?。ㄈ缣镳耄┲委煟っ朊}沖可精準粉碎色素顆粒，減少皮膚熱損傷。

3.科研與超快光學

-用于超快現象研究，如化學反應動力學觀測。

-制備光子晶體、超材料等新型結構。

四、市場前景與挑戰

隨著5G通信、AR/VR設備、新能源汽車等產業的爆發式增長，市場對高精度加工需求激增。據行業報告，2023年全球超快激光市場規模已突破30億美元，其中紫外皮秒激光占比超40%，成為增長最快的細分領域。

然而，技術挑戰依然存在：

-成本問題：紫外晶體（如LBO）和皮秒激光器的制造成本較高，設備售價多在百萬元級別。

-技術壁壘：光束質量?jī)?yōu)化、脈沖穩定性控制等需長期技術積累。

未來，隨著光纖激光器技術、自適應光學系統的進步，設備成本有望下降，進一步拓展至中小型企業市場。

五、結語

紫外皮秒激光設備正重新定義精密制造的邊界，其“冷加工”特性與廣泛適用性，使其成為高端制造業轉型升級的關鍵推動力。隨著技術的持續迭代與跨行業融合，這一技術將在更多領域釋放潛能，助力中國智造邁向新高度。
