應用:
6寸硅片、陶瓷、PCB板、EMC、石英、玻璃、砷化鎵、鈮酸鋰、碲鋅鎘CZT等材料的精密切割;廣泛用于IC集成電路,LED砷化鎵芯片、二極管、三極管、LED封裝、NTC、MEMS、IC、光伏、醫療器械、閃爍晶體等行業。
其他特征:
低氣壓、水壓、工作臺伺服、轉臺伺服、主軸驅動、測高系統、控制系統的故障報警,操作腔門安全鎖,漏水檢測、主軸電流監控、真空不足保護功能。

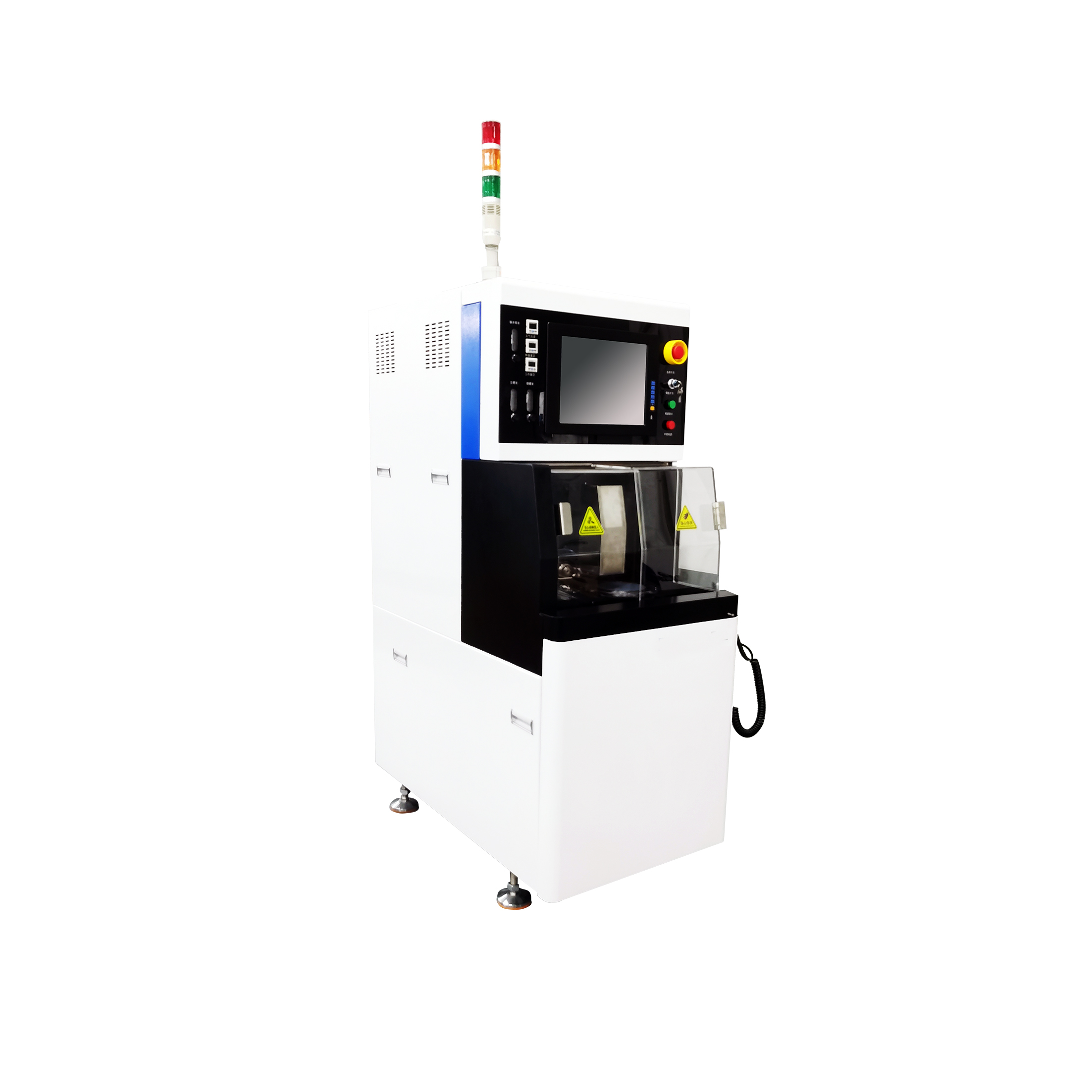

| 項目 | 產品型號 | BT3682 精密砂輪劃片機 |
| 加工尺寸(Processing size) | ≤150mm | |
| 運動方式(Movement style) | 單軸半自動 | |
| X軸(X-axis) | 最大速度(Max speed) | 600mm/s |
| 直線度(Straightness) | 2μm全行程 | |
|
 Y軸(Y-axis) | 有效行程(Valid trip) | 150mm |
| 定位精度(Positioning accuracy) | 2μm全行程 | |
| 分辨率(Resolution) | 0.1μm | |
| Z軸(Z-axis) | 有效行程(Valid trip) | 35mm |
| 最大刀輪直徑(Max tool wheel diameter) | 60mm | |
| T軸(T-axis) | 轉動角度范圍(Rotation angle range) | 380° |
| 主軸(Spindle) | 最大轉速(Max speed) | 40000rpm/min |
| 額定輸出功率(Rated output power) | 直流/交流1.5KW | |
|

 基礎規格 (Basic specifications) | 電源(Power supply) | 220V/50Hz |
| 壓縮空氣(Compressed air) | 0.5-0.6Mpa Max 180L/min | |
| 切削水(Cutting water) | 0.2-0.3Mpa Max 4L/min | |
| 排風流量(Exhaust air volume) | 2m3/min | |
| 尺寸(Size) | 660mm×1108mm×1680mm | |
| 重量(Weight) | 600KG |
