PCB鐳雕機在柔性線路板上的應用

隨著電子設備向輕薄化、柔性化和高性能化發展，柔性線路板（FlexiblePrintedCircuit,FPC）作為關鍵組件，在智能手機、可穿戴設備、醫療儀器和汽車電子等領域廣泛應用。PCB鐳雕機（激光雕刻機）作為一種高精度、非接觸的加工工具，在柔性線路板的制造和處理中扮演著重要角色。本文將探討PCB鐳雕機在柔性線路板上的應用，包括其工作原理、優勢、具體應用場景以及未來趨勢。

PCB鐳雕機簡介

PCB鐳雕機是一種利用激光束對材料進行精確加工的設備，常用于印刷電路板（PCB）的標記、切割、鉆孔和微加工。它通過高能量激光束聚焦在材料表面，實現局部加熱、蒸發或化學反應，從而完成圖案雕刻或形狀修改。激光源通常包括CO2激光、光纖激光或紫外激光，根據材料特性選擇合適類型。例如，在柔性線路板加工中，紫外激光因其冷加工特性，能減少熱影響區，避免損傷柔性基材。

柔性線路板的特點與挑戰

柔性線路板由聚酰亞胺（PI）或聚酯（PET）等柔性材料制成，具有可彎曲、輕薄和高密度布線等優點。然而，其柔性特性也帶來加工挑戰：傳統機械加工易導致材料變形、分層或毛刺，且精度難以保證。柔性線路板通常需要高精度的標記、切割和鉆孔，以適應復雜電子布局。PCB鐳雕機通過非接觸式加工，能有效克服這些挑戰，提供微米級精度和一致性。

PCB鐳雕機在柔性線路板上的應用

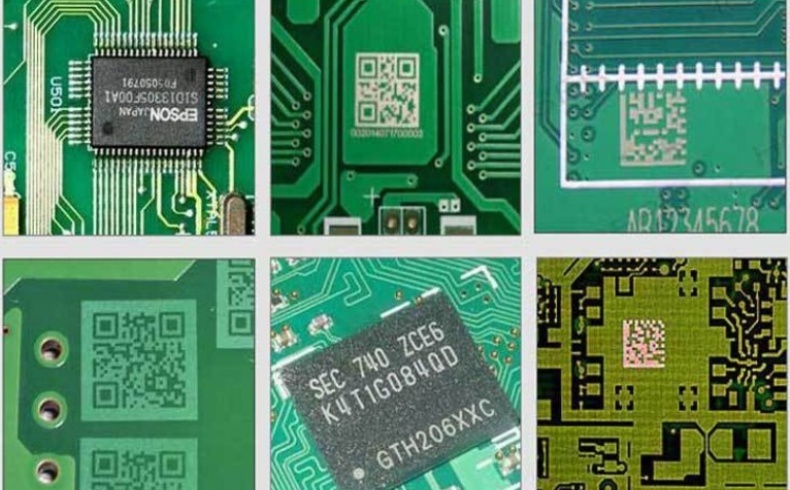

1.標記與編碼：在柔性線路板上雕刻序列號、二維碼、品牌標識或電路信息是常見應用。鐳雕機能夠快速、清晰地標記在PI或PET表面，確保永久性和可讀性，適用于追溯和質量控制。例如，在醫療設備中，激光標記能耐受消毒過程，而不像油墨易脫落。

2.精密切割與外形加工：柔性線路板常需定制形狀以適應設備空間。鐳雕機可進行高精度切割，避免機械應力導致的變形。通過計算機控制，它能處理復雜輪廓，如弧形或異形邊緣，提升生產效率和產品一致性。

3.微孔鉆孔與線路修整：在多層柔性線路板中，鐳雕機用于鉆微孔（直徑可達幾十微米）或修整線路，確保電氣連接可靠性。紫外激光尤其適合此應用，它能精確去除銅層而不損傷底層基材，減少短路風險。

4.去除覆蓋層與絕緣處理：柔性線路板常覆蓋保護膜，鐳雕機可選擇性去除局部覆蓋層，暴露焊盤或測試點，便于后續組裝。同時，它還能進行絕緣處理，防止電路短路。

5.質量檢測與返工：鐳雕機結合視覺系統，能實時檢測加工質量，并自動修正誤差。在返工過程中，它可去除缺陷部分，重新雕刻，減少廢品率。

優勢分析

PCB鐳雕機在柔性線路板加工中的優勢顯著：

-高精度與靈活性：激光束可聚焦到微米級，適應高密度布線需求，且通過軟件編程輕松調整圖案。

-非接觸加工：避免物理接觸導致的材料損傷或污染，延長設備壽命。

-高效率與環保：加工速度快，支持批量生產；無需化學蝕刻，減少廢棄物，符合綠色制造趨勢。

-適應性強：可處理多種材料組合，如銅-PI復合層，并適用于小批量定制生產。

應用場景舉例

在消費電子領域，如折疊手機中，鐳雕機用于柔性屏幕連接板的標記和切割；在汽車電子中，它加工柔性傳感器線路，確保耐高溫和振動；醫療設備如可穿戴監護儀，則依賴激光雕刻實現微型化設計。

未來趨勢

隨著5G、物聯網和人工智能發展，柔性線路板需求將持續增長。PCB鐳雕機技術正朝著更高功率、更智能化的方向發展，例如集成AI算法優化加工參數，或結合3D打印實現多功能集成。同時，成本降低將使其更普及于中小型企業。

總結來說，PCB鐳雕機在柔性線路板上的應用不僅提升了制造精度和效率，還推動了電子設備創新。通過非接觸、高靈活性的加工方式，它幫助克服柔性材料的挑戰，為未來智能設備奠定基礎。企業應積極采納這一技術，以保持市場競爭力。

常見問題解答（FAQ）

1.PCB鐳雕機在柔性線路板上的主要應用有哪些？

PCB鐳雕機主要用于柔性線路板的標記（如二維碼和序列號）、精密切割、微孔鉆孔、覆蓋層去除和線路修整。這些應用確保高精度加工，適應柔性材料的特性，提升生產效率和產品質量。

2.使用鐳雕機處理柔性線路板時需要注意什么？

需要注意激光參數（如功率、波長和掃描速度）的優化，以避免熱損傷或變形；同時，要確保材料固定穩定，防止加工過程中的移位。定期維護光學部件和校準系統也很重要，以保持加工一致性。

3.鐳雕機與傳統機械加工方法相比有何優勢？

鐳雕機優勢包括非接觸加工（減少材料損傷）、高精度（微米級）、靈活性強（通過軟件快速調整）和環保（無需化學試劑）。而傳統機械方法易導致毛刺、變形，且效率較低。

4.鐳雕機的投資回報率如何？是否適合中小企業？

初始投資較高，但長期看，鐳雕機能降低廢品率、提高生產效率，從而節省成本。隨著技術普及，中小型企業可通過租賃或選擇經濟型號逐步引入，尤其適合小批量定制生產，回報周期通常在1-3年。

5.未來鐳雕機在柔性線路板領域會有哪些改進？

未來改進包括更高功率激光源以提升加工速度，智能化系統（如AI實時監控）優化參數，以及多光束技術實現并行加工。此外，成本降低和模塊化設計將使其更易集成到自動化生產線中。
