一、方案背景與需求分析

在現代制造業中，產品追溯、品牌防偽、個性化定制已成為剛性需求。傳統的打標方式，如人工放置、機械定位打標，存在效率低下、精度差、易出錯、無法應對復雜曲面或來料位置偏差等問題，嚴重制約了生產線的自動化水平和產品質量。

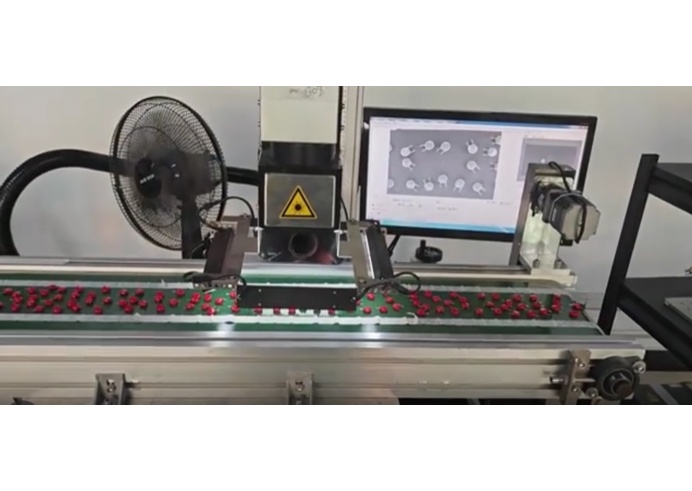

為解決上述痛點，集成CCD視覺定位系統的激光打標自動化產線應運而生。該方案通過“機器視覺”與“激光技術”的深度融合，賦予生產線“眼睛”和“手”，實現對來料的智能識別、精確定位和自動打標，是推動制造業向智能化、柔性化升級的關鍵技術之一。

二、系統核心組成

一條完整的CCD視覺定位激光打標自動化產線主要由以下幾個核心部分構成：

1.上料單元：

形式多樣：可根據產品特性選擇振動盤、傳送帶、料倉+機械手、流水線工作臺等多種方式，實現產品的自動上料和流轉。

2.CCD機器視覺系統：

工業相機：高分辨率的CCD或CMOS相機，負責捕捉產品的實時圖像。

工業鏡頭：確保圖像清晰、無畸變，是精準定位的基礎。

光源系統：核心部件之一，通過特定的打光方式（如環形光、背光、同軸光等）突出產品的定位特征，抑制干擾，確保圖像質量穩定可靠。

視覺處理軟件：系統的“大腦”。內置先進的圖像處理算法，能對拍攝的圖像進行預處理、特征提取、模板匹配、坐標計算等，最終將產品的位置和角度偏差量發送給運動控制系統。

3.高精度激光打標機：

激光器：根據材料（如金屬、塑料、玻璃、陶瓷等）選擇合適的激光器類型，如光纖激光器、CO2激光器、紫外激光器等。

振鏡系統：通過控制兩個高速振鏡電機的偏轉，引導激光束在產品表面進行快速、精準的掃描打標。

打標軟件：用于編輯和生成需要打標的文字、二維碼、序列號、Logo等內容，并與視覺系統進行通訊。

4.運動控制系統與執行機構：

PLC/工控機：作為總控制中心，協調上料、視覺定位、打標、下料等所有動作的邏輯順序。

伺服電機/步進電機：驅動傳送帶或模組精準移動，將產品運送到指定工位。

機器人（可選）：對于復雜或需要多角度打標的應用，可采用六軸機器人夾持產品或激光頭，實現三維動態打標。

5.下料與分揀單元：

通過機械手或分揀裝置，將已打標合格品與NG品（如打標失敗、視覺識別失?。┳詣臃蛛x，并流轉至下一工序。

三、工作流程

1.自動上料：產品通過傳送帶或其它上料機構被運送至視覺拍照區域。

2.視覺定位：觸發信號啟動CCD相機拍照。視覺軟件立即對圖像進行處理，識別出產品上的定位標記（如孔位、邊緣、預先印刷的基準點等），并計算出產品當前的實際坐標(X,Y)和旋轉角度(θ)與理論位置的偏差。

3.數據傳遞與坐標修正：視覺系統將計算出的偏差量實時發送給激光打標機的控制系統。

4.精準打標：激光打標機接收到修正后的坐標數據，控制振鏡系統，使激光束在產品的正確位置開始打標。即使產品擺放有偏移或傾斜，打標內容也能始終保持在預設的相對位置上。

5.自動下料：打標完成后，系統對打標效果進行二次視覺檢測（可選），然后由下料機構將產品移出工作區，完成一個循環。

四、方案核心優勢

高精度與高一致性：視覺定位精度可達±0.01mm甚至更高，徹底消除了人工操作和機械夾具帶來的誤差，確保每一件產品的打標位置完全一致。

強大的糾偏能力：能夠自動補償來料的位置和角度偏差，對治具的精度要求大大降低，降低了硬件成本和對操作工的依賴。

極高的生產效率：全自動流水線作業，7x24小時連續運行，打標過程瞬間完成（毫秒級），顯著提升產能。

卓越的柔性化生產：更換產品品種時，只需在視覺軟件和打標軟件中調用相應的程序和模板即可，無需更換昂貴的物理治具，切換速度快，非常適合小批量、多品種的柔性制造模式。

提升產品品質與可追溯性：精準的二維碼、序列號打標為每一件產品賦予了唯一的“身份證”，實現了全生命周期的質量追溯。

五、典型應用領域

3C電子行業：手機外殼、芯片、PCB板、耳機、充電器等元件的序列號、二維碼打標。

汽車零部件：發動機零件、傳感器、連接器、輪胎等的VIN碼、生產信息打標。

醫療器械：手術器械、植入物、試劑瓶等的高精度、無菌打標，滿足UDI（唯一設備標識）法規要求。

五金工具：刀具、量具、扳手等品牌的Logo和規格參數打標。

食品包裝：塑料瓶蓋、玻璃罐、包裝袋上的生產日期、批號打標。

六、總結

CCD視覺定位激光打標自動化產線方案，通過將自動化技術、機器視覺與激光加工完美結合，解決了傳統打標方式的根本性難題。它不僅是實現“機器換人”的有效途徑，更是企業構建智能化工廠、提升核心競爭力的戰略選擇。該方案以其高精度、高效率、高柔性的特點，正日益成為現代高端制造業的標配。

FAQ（常見問題解答）

Q1:CCD視覺定位系統的精度到底能達到多少？

A1:系統的綜合精度取決于相機分辨率、視野范圍、鏡頭畸變、算法和機械精度等多種因素。在典型的工業應用中，其定位精度通?？梢赃_(dá)到±0.01mm到±0.05mm之間。對于更高精度的需求，可以通過選用更高分辨率的相機、縮小視野范圍或采用亞像素處理算法來實現。

Q2:如果產品表面反光或者顏色很深，視覺系統還能準確定位嗎？

A2:可以。這正是視覺系統中“光源”的重要性所在。對于反光物體，我們可以采用漫反射光源或特殊角度的照明來消除光斑；對于深色或低對比度物體，可以選擇特定波長的光源（如紅外、藍光）來增強特征與背景的對比度。專業的視覺工程師會根據具體的產品特征，設計最優的照明方案，確保在各種復雜條件下都能穩定成像。

Q3:這套系統能兼容不同尺寸和形狀的產品嗎？切換產品需要多久？

A3:是的，柔性化是此方案的核心優勢之一。切換產品時，操作人員只需在控制電腦上執行以下步驟：

1.調用新產品的視覺定位模板。

2.加載新產品的打標文件（圖紙、內容）。

3.可能微調一下相機焦距或光源亮度。

整個過程通?？稍趲追昼妰?nèi)完成，無需更換或調整機械硬件，非常適合多品種、小批量的生產模式。

Q4:激光打標會對產品造成損傷嗎？

A4:在參數設置正確的情況下不會。激光打標是一種非接觸式加工，物理損傷（如壓痕、變形）的風險極低。是否會造成熱損傷或變色取決于材料性質和激光參數。例如，紫外激光屬于“冷加工”，對熱敏感材料（如塑料）的影響非常小。我們的工程師會在量產前進行嚴格的工藝測試，找到最佳的激光功率、速度和頻率參數，在保證標記清晰持久的同時，絕不損傷產品功能與外觀。

Q5:如何將這套自動化產線整合到我們現有的生產線中？

A5:該方案設計之初就考慮了集成的便利性。我們提供標準化的通訊接口（如TCP/IP、RS232、Modbus、Profinet等），可以輕松地與您生產線上的PLC、MES（制造執行系統）或機器人進行數據交互。我們的工程團隊會負責整個系統的集成、調試和聯機測試，確保它與您現有的上下料、傳送和控制系統無縫對接，形成一個統一、高效的整體。
