在現代制造業的宏偉藍圖中，智能制造與工業4.0是核心主題。而實現這一愿景的關鍵，在于將生產現場的各種“信息孤島”無縫連接，形成一個實時、透明、可追溯的數據流。其中，CCD激光打標系統與制造執行系統（MES）的深度對接，正是這一數據鏈條中至關重要且極具價值的一環。它不僅僅是兩個系統之間的簡單數據傳遞，更是將產品標識、過程控制與企業級管理決策融為一體的戰略性舉措。

一、對接的核心價值與意義

傳統模式下，激光打標機往往是一臺“孤立”的設備。操作員需要手動輸入或從其他文件拷貝打標內容，這不僅效率低下，而且極易出錯。一旦出現錯誤，輕則導致產品報廢，重則引發批次性質量事故，造成巨大的經濟和聲譽損失。

CCD激光打標系統與MES的對接，從根本上解決了這一問題，其核心價值體現在：

1.實現全流程追溯：MES系統為每一個生產工單、每一件產品生成唯一的追溯碼（如DMC碼、QR碼）。通過對接，MES直接將此碼及關聯信息（如產品型號、批次號、生產日期、序列號等）下發至激光打標機進行刻印。后續通過CCD視覺系統讀取并驗證，確保“一物一碼”，為從原材料到成品的全生命周期追溯奠定堅實基礎。

2.杜絕人為錯誤：自動化數據流取代了手動輸入，從源頭上消除了因抄寫、輸入錯誤導致的錯誤打標，將產品標識的準確率提升至近100%。

3.提升生產效率：操作員無需在設備與電腦間來回切換、核對數據，系統自動調取任務和參數，打標完成后自動上報結果，大幅減少了非增值作業時間，加快了生產節拍。

4.過程質量控制：集成CCD視覺系統后，打標完成后可立即進行讀取驗證。系統自動判斷條碼/二維碼的等級、內容是否正確。若驗證失敗，MES可自動觸發報警或控制流水線將不良品剔除，實現“制造即檢驗”的質控理念。

5.數據實時透明：打標狀態（待機、打標中、完成、失?。a(chǎn)品序列號、操作員、時間戳等所有關鍵數據實時上傳至MES。管理人員可以在MES看板上實時監控生產進度和設備狀態，實現生產過程的透明化管理。

二、對接的技術實現方式

CCD激光打標系統與MES的對接，本質上是車間層設備與企業層信息系統的集成。其技術實現通常遵循以下架構和流程：

1.通信接口與協議：

-常見協議：最主流的方式是基于OPCUA協議，因其跨平臺、高安全性和信息建模能力而成為工業互聯的首選。此外，也常采用RESTfulAPIoverHTTP/HTTPS，這種方式在Web服務集成中非常靈活。傳統系統中也可能使用TCP/IPSocket通信或數據庫直連（如直接讀寫MES的數據庫中間表）。

-角色定位：MES系統通常作為服務的提供者和數據請求方（Client），而智能化的激光打標系統則具備數據接口服務能力（Server）。

2.核心業務流程：

-任務下發：當產品到達打標工位時，PLC或傳感器觸發信號。MES根據當前工單信息，通過API或OPCUA將打標數據包（包含序列號、型號、批次等）下發至激光打標系統。

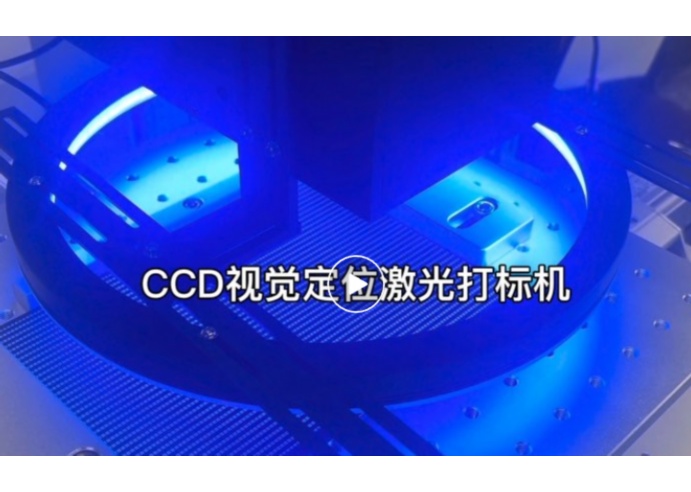

-自動打標與視覺定位：激光打標系統接收數據后，CCD相機首先對產品進行拍照，通過預先設定的模板定位打標區域，確保打標位置精準無誤。

-激光刻?。憾ㄎ怀晒螅す馄鞲鶕?jù)接收到的內容在產品指定位置進行打標。

-視覺驗證與結果上報：打標完成后，CCD相機再次拍照，讀取并解析打標內容（如二維碼），將其與MES下發的原始數據進行比對。

-數據反饋：將驗證結果（成功/失?。?、讀取到的實際數據、時間戳、設備ID等信息實時上報給MES。MES更新該產品的狀態，并為成功產品記錄其唯一身份碼。

3.系統集成架構：

整個對接過程通常在MES的統一調度下進行。激光打標系統作為MES的一個“執行終端”，與PLC、掃碼槍、機器人等共同構成一個自動化的工作單元。

三、實施注意事項

成功的對接并非一蹴而就，需要考慮以下關鍵點：

-數據格式標準化：雙方必須明確數據交互的格式（如JSON、XML）、字段定義、編碼規則等。

-網絡穩定性：工業現場網絡需穩定可靠，避免因網絡延遲或中斷導致生產停頓。

-異常處理機制：必須設計完善的異常處理流程，如網絡中斷后的重試機制、驗證失敗后的處置流程（報警、剔除、人工干預）。

-安全性：確保通信通道的安全，防止未授權訪問和數據篡改，尤其是在使用以太網通信時。

-供應商支持：選擇那些擁有成熟對接經驗和開放接口的激光設備供應商與MES供應商，能極大降低集成難度和風險。

結論

CCD激光打標系統與MES的深度對接，是制造業邁向數字化、智能化進程中一個極具代表性的應用。它超越了單純的“打標”功能，演變?yōu)橐粋€集自動識別、數據綁定、質量控制和信息反饋于一體的智能節點。通過這次對接，企業不僅提升了生產效率與產品質量，更構建了實現精細化管理和智能決策的數據基石，為在激烈的市場競爭中保持領先地位提供了強大動力。

FAQ（常見問題解答）

1.問：我們的產線環境比較老舊，激光打標機沒有以太網口，只有RS232接口，能否與MES對接？

答：可以，但實現方式會復雜一些。主要有兩種方案：

方案一（硬件轉換）：通過一個“串口服務器”設備，將激光打標機的RS232信號轉換成TCP/IP網絡信號。這樣，MES系統就可以通過網絡與串口服務器通信，再由其將指令轉發給激光打標機。

方案二（工控機中轉）：在打標工位部署一臺工控機（IPC）。工控機通過RS232與激光打標機通信，同時通過網絡與MES通信。由工控機上的定制化中間件程序負責雙向數據轉換和傳遞。

雖然能實現，但其通信速率、穩定性和便捷性通常不如原生支持以太網通信的現代設備。

2.問：CCD視覺系統在對接中扮演什么角色？是必須的嗎？

答：CCD視覺系統在對接中扮演兩個核心角色：精確定位和質量驗證。

精確定位：在產品位置有微小偏差時，CCD可以自動識別并校正打標位置，確保打標一致性。

質量驗證：打標后立即讀取內容，與MES下發的原始數據比對，實現100%在線檢測。

嚴格來說，沒有CCD也可以實現與MES的基礎對接（即MES下發數據，激光機執行打標）。但強烈建議集成CCD，因為它提供了閉環反饋，是確保數據準確性和實現“零缺陷”打標的關鍵，否則對接的價值將大打折扣。

3.問：如果MES系統宕機或者網絡中斷，生產線是否會癱瘓？

答：一個設計良好的系統應具備斷網續傳或本地緩存的能力，不會導致生產線立即癱瘓。常見的應對策略包括：

本地緩存任務：MES可以預先為工單下發一定數量的序列號到激光打標系統或本地工控機。在網絡中斷時，設備使用本地緩存的序列號繼續生產，并將結果暫存在本地。待網絡恢復后，再將生產數據批量上傳至MES。

降級模式：設備可切換至手動模式，由操作員輸入基礎信息進行打標，但這會失去自動追溯的優勢。

因此，在項目規劃時，必須將此類異常場景的處理機制作為重要需求來考慮。

4.問：對接過程中，數據安全如何保障？

答：數據安全保障需從多層面入手：

通信安全：優先使用OPCUA（內置安全機制）或通過VPN專線進行通信。如果使用RESTAPI，務必采用HTTPS協議進行加密傳輸。

訪問控制：MES和激光打標系統都應設置嚴格的用戶名/密碼認證機制，并基于角色分配權限。

網絡隔離：通過工業防火墻將生產網絡（OT）與辦公網絡（IT）進行邏輯隔離，防止來自企業網的安全威脅滲透到生產設備層。

5.問：對現有非智能的激光打標機進行改造以實現對接，可行嗎？

答：是可行的，通常被稱為“老舊設備數字化改造”。改造方案通常包括：

增加上位機/工控機：這是最核心的一步。通過工控機來運行打標控制軟件和對接中間件。

開發通信接口：在工控機上開發定制程序，一方面通過激光機廠商提供的SDK或指令集控制打標機，另一方面通過標準協議（如OPCUA、HTTP）與MES系統通信。

加裝CCD視覺系統：如果需要視覺功能，可以額外采購并集成獨立的CCD相機及視覺處理軟件。

改造的可行性和成本取決于原有激光設備的開放程度（是否提供控制接口），總體而言，其成本和復雜度可能會高于直接采購一臺智能化的激光打標系統。
