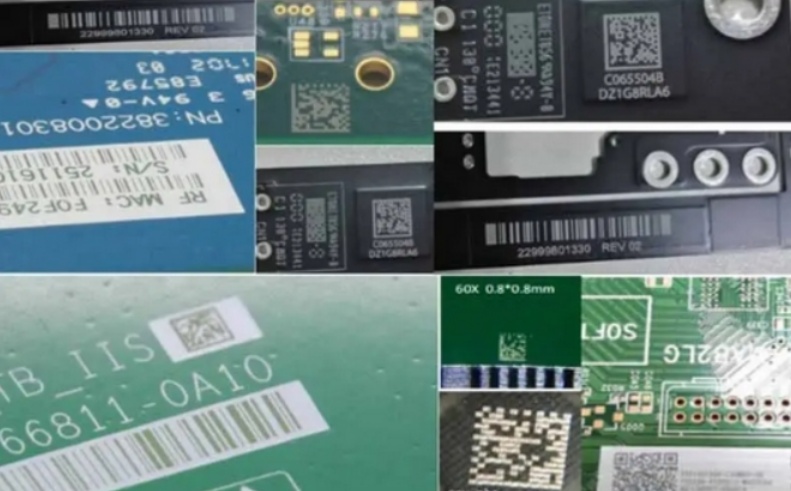

在高度自動化的半導體后道封裝生產中，COB（Chip-On-Board）封裝工藝是關鍵一環。在線鐳雕機作為此流程中為產品進行永久性標識的核心設備，其雕刻的二維碼或字符是產品全生命周期追溯的基石。一旦發生錯料、混料或誤雕，將導致整批產品的追溯信息失效，帶來巨大的質量風險和財務損失。因此，一套嚴謹、高效、自動化的防呆與防混料檢測邏輯設計至關重要。

一、設計目標與核心理念

設計目標：

1.零錯誤：確保每一片在治具上的PCB板都雕刻上正確且唯一的標識信息。

2.零混料：防止不同型號、不同批次的PCB板在生產線上混淆。

3.全追溯：所有操作、檢測結果、產品信息均被記錄，形成完整的數據鏈。

4.自動化：最大程度減少人工干預，杜絕因人為主觀因素導致的失誤。

核心理念：采用“感知-決策-執行-反饋”的閉環控制邏輯，通過多重校驗機制，在錯誤發生前進行預防、攔截和報警。

二、系統架構與關鍵組件

為實現上述目標，系統需集成以下關鍵硬件與軟件：

1.上游信息源：MES（制造執行系統）或上位機，提供當前工單的產品型號、序列號范圍、二維碼數據規則等。

2.自動識別單元：

一維碼/二維碼掃描器：用于掃描料盤或載具上的批次條碼。

RFID讀寫器：若使用智能RFID載具，可非接觸式讀取產品信息。

工業相機（視覺系統）：用于識別PCB板本身的Mark點（基準點）和預印刷的板號二維碼。

3.執行單元：高精度COB鐳雕機本體。

4.控制核心：PLC（可編程邏輯控制器）或工業PC，作為邏輯判斷與調度的“大腦”。

5.人機交互界面：HMI（觸摸屏），用于顯示狀態、報警信息及人工操作。

6.分選與報警裝置：NG（不合格品）分流機構、三色燈、蜂鳴器。

三、防呆與防混料自動檢測邏輯流程

整個邏輯流程如同一場精密的“身份驗證儀式”，PCB板需通過所有關卡才能完成鐳雕。

步驟一：生產準備與信息綁定

操作員在HMI上選擇工單號，或通過掃描槍掃描工單條碼。

PLC向MES請求該工單的詳細信息，包括：產品型號、物料編碼、鐳雕內容模板、序列號起始碼等。

防呆點1：系統校驗工單狀態是否為“已釋放”且設備具備生產資質，否則禁止啟動。

步驟二：板料上料與首次身份認證

PCB板通過自動上料機或人工放入治具/載具。

視覺系統首次檢測：相機捕捉PCB板上的固有特征。

Mark點校驗：確認PCB板的朝向、位置是否正確。若找不到或位置偏差超限，則判定為“定位錯誤”，設備暫停并報警。

板料二維碼識別（如有）：讀取板料自帶的唯一碼，發送至PLC。

防混料核心邏輯1-物料校驗：PLC將讀取到的板料二維碼信息與MES工單中的物料編碼進行比對。

匹配成功：進入下一步。

匹配失敗/無法讀?。涸O(shè)備立即停止，HMI彈出醒目報警：“物料不匹配！”，三色燈亮紅燈，NG機構將該板料移至廢料區。此步驟從根本上杜絕了不同型號板料的混入。

步驟三：動態鐳雕內容生成與二次校驗

對于認證通過的PCB板，PLC根據預設規則生成一個唯一的序列號和對應的二維碼數據。

防呆點2-序列號校驗：系統會檢查該序列號是否在MES授權的范圍內，且未被使用過，防止重碼、跳碼。

PLC將最終確定的鐳雕內容（含序列號、型號、批次等）發送給鐳雕機。

步驟四：鐳雕前最終確認

鐳雕頭移動到預定位置。

視覺系統二次檢測（可選，極高安全等級）：在鐳雕前瞬間，視覺系統再次確認板料位置和身份，確保在移動過程中沒有發生意外偏移或替換。

步驟五：執行鐳雕與結果驗證

鐳雕機在PCB板指定位置進行雕刻。

防呆核心邏輯-鐳雕后讀碼驗證：

雕刻完成后，視覺系統立即移動到雕刻位置，對剛剛生成的二維碼進行讀取和解析。

驗證內容：

1.可讀性：二維碼精度、對比度是否達標（符合ISO標準）。

2.正確性：解析出的數據內容是否與PLC下發的數據完全一致。

結果處理：

OK（成功）：PLC記錄“該序列號產品鐳雕成功”，并反饋給MES。產品流入下一工序。

NG（失?。涸O(shè)備報警，HMI顯示“鐳雕質量不合格”或“內容錯誤”。NG機構將該產品分離。同時，該序列號將被系統標記為“已使用但無效”，并在MES中記錄此異常事件，便于后續分析（是軟件問題、光學問題還是材料問題）。

步驟六：數據上傳與閉環

每一個成功產品的信息（板料條碼、鐳雕序列號、時間戳、設備號、操作員等）都被實時上傳至MES數據庫，完成信息綁定，實現全流程追溯。

四、總結

COB在線鐳雕機的防呆防混料自動檢測邏輯，是一個集成了自動化控制、機器視覺、信息技術和精密機械的綜合性系統。通過“物料身份認證（防混料）”、“動態信息校驗（防錯碼）”和“雕刻結果驗證（防壞碼）”這三重核心防火墻，構建了一個幾乎無懈可擊的質量防護體系。它不僅極大地提升了生產的直通率（FPY）和可靠性，更為智能制造和大數據追溯提供了準確無誤的數據源頭，是現代化高精度制造中不可或缺的關鍵技術。

五、相關問題與解答（Q&A）

Q1:如果視覺系統識別板料二維碼失敗，系統該如何處理？

A1:系統會立即暫停工作，并在HMI上發出明確的報警信息，如“無法讀取板料條碼”。同時，三色燈轉為紅燈閃爍。設備會等待操作員介入。操作員可以嘗試手動清理?xiàng)l碼區域或重新放置板料后，觸發重試。若多次重試仍失敗，操作員可通過HMI手動輸入板料條碼（需二級權限），或直接將該板料判定為NG料處理。所有失敗記錄均會上報MES。

Q2:這套系統如何與工廠的MES系統進行集成？

A2:集成主要通過標準的通信協議實現，如TCP/IP、OPCUA或RestfulAPI。具體流程為：鐳雕機PLC作為客戶端，向MES服務器發起請求。生產開始時，PLC發送工單號至MES，MES返回對應的產品參數和授權序列號段。生產過程中，PLC實時將每個產品的成功/失敗狀態、綁定數據上傳至MES。MES則負責全局的數據管理、物料追蹤和報表生成。

Q3:如何防止因軟件bug或網絡異常導致的數據錯誤？

A3:系統設計有多重冗余和容錯機制：

數據緩存：PLC或本地工控機可緩存一定數量的授權序列號。即使與MES網絡臨時中斷，設備仍能繼續生產一段時間，并在網絡恢復后同步數據。

邏輯自檢：系統在啟動和換班時會進行自檢，包括檢查與MES的連通性、視覺相機的焦距和亮度等。

異常隔離：一旦檢測到任何環節的數據異常（如下發內容為空、格式錯誤），系統會立即進入安全狀態（停機報警），而不是繼續執行，遵循“故障安全”原則。

Q4:在高節拍的生產線上，增加這么多檢測步驟會影響效率嗎？

A4:會有微小影響，但通過優化可以降到最低。首先，視覺處理和邏輯判斷均在毫秒級別完成，遠快于機械動作時間。其次，可以采用“并行處理”和“飛拍”技術。例如，當機械手正在取放料時，視覺系統已經在對下一個工位的產品進行識別；或者在鐳雕頭移動的過程中，相機就完成對板的預掃描。通過精密的時序控制，可以將檢測時間“隱藏”在必要的機械等待時間內，從而保證整體生產效率。

Q5:如何評估和優化該檢測系統的誤判率？

A5:誤判率（FalseRejection）是衡量系統友好性的關鍵指標。優化方法包括：

1.數據收集：長期統計所有NG報警的記錄，并分類（如：真不良、視覺誤判、物料臟污等）。

2.參數優化：基于統計數據，持續調整視覺系統的檢測參數，如打光亮度、對比度閾值、匹配分?jǐn)?shù)等，在保證不漏檢的前提下，降低對微小差異的敏感度。

3.AI學習：引入基于深度學習的視覺算法，通過對大量OK/NG樣本的學習，使其能更智能地區分真正的缺陷與可接受的工藝波動。

4.定期維護與校準：建立定期的設備維護計劃，清潔鏡頭、校準相機和鐳雕頭的坐標，確保系統始終處于最佳工作狀態。
