在當今高度自動化的電子制造領域，尤其是LED封裝、半導體等精密行業，對生產過程的效率、質量和可追溯性提出了極致的要求。其中，在線鐳雕（激光打標）工站作為產品信息追溯的關鍵環節，其穩定性和精準度至關重要。傳統的運維模式已難以滿足日益增長的管理需求。本文將深入探討數字孿生技術在5050LED與COB（板上芯片）封裝產品在線鐳雕工站的成功應用，揭示其如何為現代智能制造帶來革命性變革。

一、項目背景與挑戰

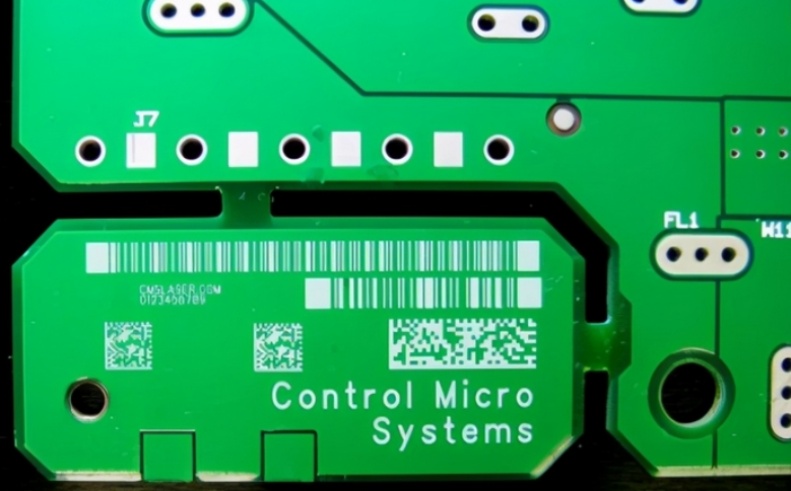

我們的案例聚焦于一家領先的LED制造商“光科半導體”。在其生產線上，5050貼片LED和COB集成光源是兩個核心產品。這兩類產品均需在封裝完成后，通過在線鐳雕設備在其表面刻印唯一的二維碼、批次號、規格型號等信息。

在引入數字孿生系統前，該工站面臨諸多挑戰：

1.設備狀態不透明：操作員無法實時感知鐳雕機的內部狀態，如激光器功率衰減、振鏡精度偏差、冷卻系統異常等，往往在出現大量不良品或設備停機時才能發現問題。

2.工藝參數調優困難：5050封裝體尺寸小，COB基板材質多樣（如鋁基板、陶瓷基板），對鐳雕的功率、速度、頻率等參數極為敏感。傳統依賴工程師經驗的“試錯式”參數調整，效率低下，且難以保證一致性。

3.生產與維護脫節：生產計劃與設備維護計劃無法聯動。非計劃的停機打亂了整個產線的節奏，而預防性維護又缺乏精準的數據依據，可能導致過度維護或維護不足。

4.質量問題追溯滯后：當客戶端反饋碼值無法識讀時，追溯生產過程數據需要跨系統查詢設備日志、MES記錄等，耗時長，無法快速定位是設備問題、材料問題還是參數問題。

二、數字孿生系統架構與核心功能

為解決上述痛點，光科半導體為其在線鐳雕工站部署了一套完整的數字孿生系統。該系統構建了與物理工站一一對應的虛擬模型，通過實時數據驅動，實現了全方位的感知、分析與決策。

系統架構分為三個層次：

物理層：包括在線鐳雕機、PLC、傳感器（溫度、振動、光強監測）、工業相機（用于二維碼質量檢測）、以及物料傳輸系統。

數據層與模型層：部署在工業云平臺上的數字孿生引擎。它實時采集物理層的所有數據，并構建了設備幾何模型（3D可視化模型）、物理模型（模擬激光與材料相互作用的物理規律）和行為規則模型（設備運行邏輯、工藝配方邏輯）。

應用層：面向不同角色的可視化監控與操作界面，如車間大屏、工程師工作站和移動終端。

核心功能應用體現在：

1.全要素實時監控與3D可視化：

在虛擬世界中，1：1復刻的鐳雕機模型實時反映物理實體的每一個動作。操作員可以在屏幕上清晰地看到設備的運行狀態（運行、待機、報警）、當前加工的產品型號（如5050或COB）、以及鐳雕內容的實時預覽。溫度、功率、能耗等關鍵參數以數據面板形式直觀展示，實現了設備狀態的完全透明。

2.工藝參數虛擬調試與優化：

這是數字孿生的核心價值所在。當需要為新的COB基板材料開發鐳雕工藝時，工程師無需在物理設備上反復試驗。他們可以在數字孿生系統中輸入材料的物理特性（如吸收率、熱導率），系統會根據內置的物理模型，仿真出不同參數組合下的打標效果（如深度、對比度、熱影響區）。系統能夠推薦最優的參數組合，并預測該參數下的設備壽命和能耗。這大大縮短了新工藝的導入時間，并確保了工藝的科學性與最優性。

3.預測性維護與健康管理：

系統持續分析激光器功率輸出、冷卻水溫度、振鏡電機電流等時序數據。通過機器學習算法，建立設備的健康基線。當數據出現異常趨勢時（如激光功率緩慢衰減），系統會提前發出預警，并提示“建議在48小時內檢查激光器”，從而將非計劃停機轉變?yōu)橛媱潈?nèi)的精準維護。

4.產品質量回溯與根因分析：

每一批次的5050或COB產品，其鐳雕過程中的所有參數（實際功率、打標速度、環境溫度）、設備狀態以及AOI（自動光學檢測）的判定結果，都被同步記錄并與該批次的二維碼信息綁定。一旦出現質量問題，只需掃描產品上的二維碼，即可在數字孿生系統中一鍵回溯生產該產品時“那一刻”的完整虛擬場景和所有數據，快速鎖定問題根源。

三、應用成效與價值

實施數字孿生系統后，光科半導體取得了顯著的經濟效益和管理提升：

生產效率提升：設備綜合效率（OEE）提升15%以上，主要得益于非計劃停機時間的減少和換線調試效率的提高。

質量水平飛躍：鐳雕不良率（如碼值不清、打標過深/過淺）降低了60%。產品質量追溯分析時間從小時級縮短至分鐘級。

運維成本降低：實現預測性維護，避免了關鍵部件的突發損壞，維護成本降低約20%。同時，減少了對高級技術工程師現場支持的依賴。

決策科學化：管理層可以通過系統數據，精準評估設備效能、能耗狀況，為產能規劃、投資決策提供了堅實的數據支撐。

四、結論

5050、COB在線鐳雕工站的數字孿生實踐，是智能制造理念在一個微觀單元的成功落地。它超越了傳統的監控和數據采集，通過構建一個與物理世界深度融合、實時交互、持續優化的虛擬模型，實現了生產過程的深度感知、智能決策和精準執行。這不僅解決了精密制造中的具體痛點，更為企業邁向“工業4.0”和“智慧工廠”奠定了堅實的基礎。未來，隨著人工智能和物聯網技術的進一步發展，數字孿生的應用將更加深入，成為驅動制造業高質量發展的核心引擎。

【常見問答：】

1.問：數字孿生系統和傳統的SCADA（數據采集與監視控制系統）或MES（制造執行系統）有什么區別？

答：三者的定位和深度不同。SCADA主要負責實時數據的采集和基礎監控，關注“發生了什么”；MES管理生產訂單、物料、工時等流程信息，關注“如何執行”。而數字孿生是更高維度的存在，它不僅是數據和狀態的鏡像，更包含了物理實體的模型、行為規則和仿真能力。它能夠基于模型回答“為什么會發生”以及“如果改變參數會發生什么”的問題，實現了從描述、診斷到預測、決策的跨越。

2.問：在鐳雕過程中，數字孿生如何確保對不同材料（如5050的PPA塑料支架和COB的陶瓷基板）的刻印質量？

答：數字孿生系統內置了材料庫和激光與材料相互作用的物理模型。當切換產品時，系統會自動調用對應材料的物理特性參數。在虛擬空間中，它會根據這些參數仿真出激光能量在材料表面的吸收、汽化過程，從而預測出刻印的深度、形貌和對比度。工程師可以在這個虛擬環境中安全、低成本地測試和優化功率、速度、頻率等參數，找到能同時在兩種材料上獲得高質量刻印效果的最優工藝窗口，從而確保質量的一致性。

3.問：實施這樣的數字孿生系統，最大的技術挑戰是什么？

答：最大的挑戰在于多源異構數據的融合與高保真模型的構建。首先，需要打通來自設備控制器、傳感器、視覺系統、MES等多個來源的數據，并確保其時效性和準確性。其次，構建能夠準確反映鐳雕物理過程（如熱效應、材料去除）和行為邏輯的模型非常復雜，需要深厚的領域知識（激光物理、材料學）與數據科學技術的結合。模型的精度直接決定了數字孿生系統的預測和決策價值。

4.問：該系統帶來的預測性維護，具體是如何實現的？

答：它通過持續監測設備的關鍵性能指標（KPIs），如激光器輸出功率的穩定性、冷卻系統效率、運動部件的振動頻譜等，并利用機器學習算法對這些歷史數據和實時數據進行分析。系統會學習設備在健康狀態下的“正常”運行模式，并建立預警閾值。一旦監測到某些參數開始出現微小的、但持續性的偏離（例如，激光功率為了達到同樣效果需要緩慢提升），系統就能判斷出某個部件（如激光器）可能正在老化，從而在故障發生前發出維護預警，并給出具體的維護建議。

5.問：這個案例的成功經驗，是否可以復制到其他生產環節或其他行業？

答：絕對可以。數字孿生是一種普適性的理念和方法論。在線鐳雕工站的成功驗證了該技術的價值。其核心架構——即通過虛實映射、數據驅動和模型仿真來優化流程、預測風險和提升效率——可以平行移植到SMT貼片、注塑成型、精密組裝等其他制造環節。同樣，其應用也可擴展到汽車制造、航空航天、機械加工等多個離散制造領域，凡是涉及復雜設備、精密工藝和質量追溯的場景，數字孿生都有巨大的應用潛力。
