在半導體制造的后道工序中，晶圓劃片（Dicing）是至關重要的一環。其任務是將完成前端工藝、集成了數以萬計芯片的整片晶圓，分割成一個個獨立的芯片（Die）。劃片工藝的質量直接決定了芯片的機械強度、電學性能以及最終產品的良率和可靠性。

隨著半導體技術向更小的線寬、更大的晶圓尺寸（如12英寸）以及更多樣化的材料（如硅、碳化硅、氮化鎵、玻璃等）發展，傳統的劃片工藝面臨著崩邊（Chipping）、裂紋（Cracking）、產出效率低下等諸多挑戰。因此，對晶圓精密劃片工藝流程進行系統性優化，已成為提升半導體制造競爭力的關鍵。

本解決方案旨在系統性地分析當前劃片工藝的痛點，并提出一套集成了先進設備、智能工藝、材料創新和數據分析的綜合優化方案，以實現更高良率、更高效率和更低成本的生產目標。

一、當前晶圓劃片工藝的主要挑戰

1.崩邊與微裂紋：這是劃片工藝中最常見的缺陷。刀片切割或激光燒蝕過程中產生的應力會導致芯片邊緣出現崩裂或微裂紋。這些缺陷不僅降低芯片的機械強度，還可能延伸至芯片內部的有源區，導致電性失效或長期可靠性問題。

2.材料適應性差：第三代半導體材料（如SiC、GaN）硬度高、脆性大，傳統刀片切割極易產生嚴重崩邊。此外，低k介質層、超薄晶圓（<100μm）、柔性襯底等新型結構對劃片工藝的應力控制提出了極致要求。

3.產出效率瓶頸：刀片切割由于需要預留切割道（Street），降低了單片晶圓的可用芯片數量。切割速度也受到材料和技術限制。激光劃片雖然速度快，但可能存在熱影響區（HAZ）問題，影響芯片性能。

4.工藝穩定性與一致性：刀片磨損、激光器功率波動、冷卻水溫度變化、對準精度偏差等眾多因素都會導致工藝參數漂移，影響批內和批間的一致性，給良率控制帶來巨大困難。

二、工藝流程優化解決方案

我們的優化方案是一個涵蓋“設備-工藝-材料-數據”四位一體的系統性工程。

1.設備升級與先進技術引入

激光隱形切割技術：對于超薄晶圓和易碎材料，激光隱形切割是首選方案。該技術將激光束聚焦在晶圓內部，通過形成改性層，再通過擴膜步驟將其分離。其優勢在于：

幾乎零崩邊：切割過程不接觸晶圓表面，從內部裂片，完美保護芯片邊緣。

無切割道需求：可以實現極窄的切割道，甚至在芯片間無切割道（DicingBeforeGrinding,DBG），大幅提升單片晶圓產出芯片數量。

適應性強：尤其適用于SiC、GaN、玻璃、藍寶石等硬脆材料。

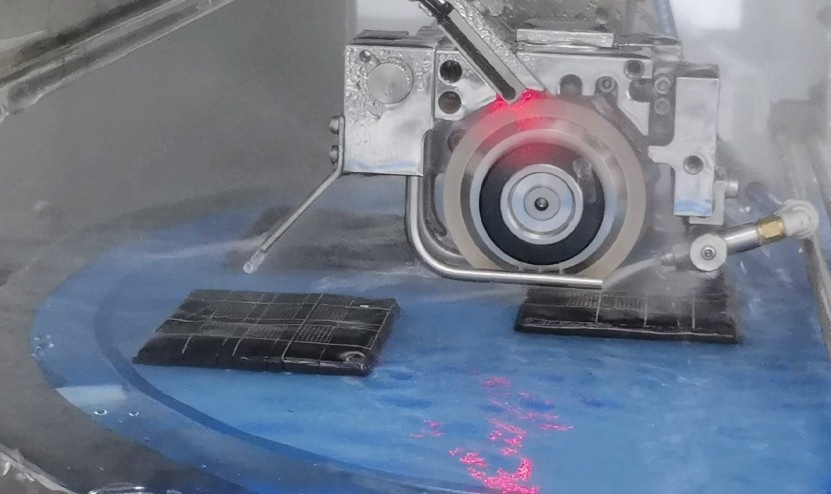

刀片切割的精細化升級：對于仍適用刀片切割的場合，采用以下優化：

超細金剛石刀片：使用更高品質、更細顆粒度的金剛石刀片，減小切縫寬度，節省材料。

階梯切割技術：對于帶有低k介質層的芯片，采用先淺后深的兩步切割法。第一步用專用刀片切斷脆弱的頂層介質，第二步用標準刀片完成硅基體的切割，能有效減少層剝落和崩邊。

高精度運動平臺：采用空氣軸承平臺和線性電機，確保切割過程中的高速、高平穩性和高定位精度。

2.工藝參數智能化耦合優化

多參數協同建模：建立切割速度、主軸轉速、進給量、冷卻液流量、激光功率、頻率等關鍵參數與劃片質量（崩邊尺寸、裂紋深度）之間的數學模型。利用實驗設計（DOE）方法，快速找到針對不同材料、不同厚度晶圓的最佳工藝窗口。

自適應控制：在設備上集成實時監測系統（如聲發射傳感器、視覺檢測系統），實時反饋切割狀態。當監測到異常信號（如刀片磨損加劇、崩邊增大）時，系統能自動微調工藝參數，實現閉環控制，保證工藝穩定性。

3.輔助材料與環境的精準控制

高性能UV膜：劃片膠帶（DicingTape）的性能至關重要。優化選用粘附力適中、UV固化后易剝離的膠帶。在劃片前進行精確的貼膜和烘烤，確保晶圓與膠帶之間無氣泡、貼合緊密，為劃片提供穩定的支撐，并防止芯片在擴張時飛濺。

純水與冷卻液管理：切割過程中的冷卻液不僅起到冷卻作用，還能沖洗切屑、減少刀片負載。需對冷卻液的純度、溫度、流量和壓力進行精密控制，并建立定期更換和過濾制度。

4.數據驅動的預測性維護與良率管理

全流程數據采集：收集從設備狀態（主軸電流、振動）、工藝參數到在線檢測結果（崩邊尺寸圖像）的所有數據。

大數據分析與AI應用：

預測性維護：通過分析主軸電流和振動數據的變化趨勢，預測刀片壽命，在發生批量不良前進行更換，變被動維修為主動預防。

良率根因分析：當某批次產品良率下降時，利用AI算法快速關聯歷史數據，追溯導致良率波動的關鍵工藝參數或設備狀態，極大縮短問題排查時間。

三、預期效益

通過實施本優化解決方案，客戶可以預期獲得以下效益：

質量提升：芯片崩邊尺寸降低50%以上，微裂紋發生率顯著下降，產品機械強度和可靠性大幅提升。

效率提升：通過激光隱形切割和優化刀片切割參數，整體產出效率提升20%-30%。

成本降低：良率提升直接降低了單片成本；預測性維護減少了非計劃停機時間和刀片等耗材的浪費。

靈活性增強：具備處理多種材料（從硅到第三代半導體）和復雜結構（超薄晶圓、低k介質）的能力，增強了生產線應對未來產品多樣化的能力。

結論

晶圓精密劃片已不再是簡單的“切割”工序，而是一項融合了機械、光學、材料和信息技術的精密系統工程。面對日益嚴苛的半導體制造要求，唯有通過系統性的流程優化，將先進的切割技術、智能化的工藝控制、可靠的輔助材料與數據驅動的決策相結合，才能突破瓶頸，在提升良率、效率和降低成本上實現質的飛躍，為高端芯片的制造奠定堅實的基礎。

FAQ（常見問題解答）

Q1:激光隱形切割和傳統刀片切割的主要區別和適用場景是什么？

A1:主要區別在于原理和物理接觸。刀片切割是機械接觸式，利用金剛石刀片物理磨削材料；激光隱形切割是非接觸式，利用激光在晶圓內部形成改性層后進行裂片。

適用場景：

刀片切割：成本相對較低，技術成熟，適用于大部分硅基晶圓，尤其是厚度適中、對切割道寬度不敏感的應用。

激光隱形切割：適用于超薄晶圓（<100μm）、易碎材料（SiC,GaN,玻璃）、需要極窄或無切割道的場景，以及對崩邊要求極高的高端芯片。它是先進封裝和第三代半導體制造的關鍵技術。

Q2:如何量化評估和檢測劃片工藝中的“崩邊”？

A2:崩邊通常通過光學顯微鏡或掃描電子顯微鏡（SEM）進行檢測和測量。量化評估有兩個關鍵指標：

1.正面崩邊：指晶圓正面（有電路的一面）邊緣的缺損尺寸。

2.背面崩邊：指晶圓背面邊緣的缺損尺寸。

行業標準通常會規定一個最大允許崩邊值（例如，不超過切割道寬度的10%或一個具體的微米數，如5μm）。通過自動影像測量系統，可以對切割后的樣本進行抽檢或全檢，統計崩邊尺寸的分布和超標率。

Q3:在優化過程中，如果更換了刀片或激光器，是否需要重新進行全部的工藝參數調試？

A3:是的，強烈建議進行重新調試和驗證。即使是同一型號的刀片或激光器，也存在批次間的微小差異。新刀片的刃口鋒利度、金剛石分布；新激光器的輸出功率穩定性、光束質量等都可能與舊部件不同。直接沿用舊參數可能導致切割質量不穩定。標準的做法是進行一個縮略版的工藝驗證（如使用測試晶圓），確認關鍵質量指標（崩邊、裂紋）在管控范圍內后，再投入正式生產。

Q4:對于混合工藝（如先激光開槽再刀片切割），優化的重點是什么？

A4:混合工藝常用于處理帶有銅再分布層（RDL）等硬質材料的晶圓。優化的核心在于“工藝銜接”和“應力管理”。

對準精度：確保激光開槽的位置與后續刀片切割的路徑精確對準，任何偏差都會導致切割不良。

參數匹配：激光參數（功率、速度、脈沖數）需要設置得剛好能去除上層硬質材料而不損傷下層硅基體。隨后刀片切割的參數（轉速、進給速度）需要根據剩余的硅厚度進行優化，避免因材料厚度變化而產生新的應力導致裂紋。

熱影響區控制：激光開槽產生的熱影響區（HAZ）需要被控制在最小范圍，并在刀片切割時被完全去除。

Q5:實施這套優化方案的投資回報率（ROI）如何評估？

A5:ROI評估應綜合考慮一次性投入和長期收益：

投入成本：包括新設備（激光劃片機、高精度刀片切割機）的采購成本、現有設備升級改造費用、軟件系統（MES/EDA）授權費以及人員培訓成本。

收益計算：

1.良率提升收益：（優化后良率-優化前良率）×年產量×芯片單價。這是最直接和巨大的收益來源。

2.效率提升收益：?jiǎn)挝粫r(shí)間產出芯片數量的增加，折算為產能提升和折舊分?jǐn)偟慕档汀?/p>

3.耗材節約：通過預測性維護和參數優化，延長刀片壽命，減少更換頻率。

4.質量成本降低：因劃片缺陷導致的客戶退貨、現場失效等風險成本大幅下降。

通常，通過良率的顯著提升，該優化方案能在1-3年內實現投資回收，并在此后持續創造價值。
