精密劃片機是現代半導體制造、電子元件加工和精密機械行業中的關鍵設備，主要用于切割晶圓、陶瓷基板等脆性材料。其核心部件——刀片在高速旋轉和接觸材料時會產生大量摩擦熱，如果熱量不能及時散發，會導致刀片磨損加劇、切割精度下降，甚至引發材料熱損傷，影響產品質量。因此，高效的刀片冷卻系統至關重要。

本文將通過一個實際案例，詳細分析精密劃片機刀片冷卻系統的設計與改造過程，探討其技術要點、實施步驟和實際效果。該案例基于一家電子制造企業的改造項目，旨在提升設備穩定性和生產效率。

背景

精密劃片機通常采用金剛石或立方氮化硼刀片進行高速切割，切割過程中，刀片與工件摩擦產生的溫度可高達數百攝氏度。傳統冷卻系統多依賴水基冷卻液，通過噴嘴噴射實現降溫。然而，在許多老舊設備中，冷卻系統存在設計缺陷，如流量不均、冷卻液分布不勻或散熱效率低，導致刀片壽命縮短、切割質量波動。

以本案例中的企業為例，其使用的劃片機在連續運行中頻繁出現刀片過熱問題，平均刀片更換周期僅為一周，嚴重影響了生產效率和成本控制。通過調研發現，問題根源在于冷卻系統無法匹配高速切割需求，冷卻液溫度和壓力控制不精準。

案例描述

該企業是一家專注于半導體封裝的中型制造商，其生產線配備多臺精密劃片機。在初期運行中，刀片過熱問題頻發，導致切割邊緣出現微裂紋，產品不良率上升至5%以上。經診斷，原有冷卻系統采用單一路徑噴射，冷卻液流量僅為2L/min，且溫度控制依賴簡單風扇散熱，無法有效應對高強度加工。企業決定啟動改造項目，目標包括：將刀片壽命延長至3周以上，降低不良率至1%以內，并提升切割精度至±0.01mm。項目團隊由設備工程師和外部專家組成，歷時3個月完成設計與改造。

設計過程

冷卻系統的重新設計以“高效散熱和精準控制”為核心原則。首先，團隊通過熱力學模擬分析刀片熱分布，發現熱點主要集中在刀片邊緣?；诖?，設計采用多通道冷卻系統：增加兩個獨立噴嘴，分別針對刀片前緣和后緣噴射，確保全覆蓋冷卻。冷卻液選擇高性能水基溶液，添加防腐蝕和潤滑添加劑，以提升散熱效率并減少刀片磨損。

其次，系統集成溫度傳感器和PLC（可編程邏輯控制器），實現閉環控制。傳感器實時監測刀片溫度，數據反饋至PLC，自動調節冷卻液流量（設計范圍為2-5L/min）和壓力（0.3-0.5MPa）。同時，引入外部制冷單元，將冷卻液溫度穩定在15-20°C，避免環境溫度波動影響。設計還考慮了節能因素，采用變頻泵控制流量，減少能耗。

在材料選擇上，噴嘴采用不銹鋼材質，耐腐蝕且壽命長；管道布局優化為環形結構，減少壓力損失。通過CFD（計算流體動力學）仿真驗證，新設計可將刀片工作溫度降低40%以上，預計刀片壽命提升2-3倍。

改造過程

改造實施分為三個階段：準備、安裝和調試。準備階段，團隊對原有系統進行徹底評估，包括拆卸舊噴嘴和管道，檢查泵和儲液罐狀態。發現原有管道存在銹蝕問題，因此決定更換全部管路，并升級儲液罐容量至50L，以確保冷卻液循環穩定。

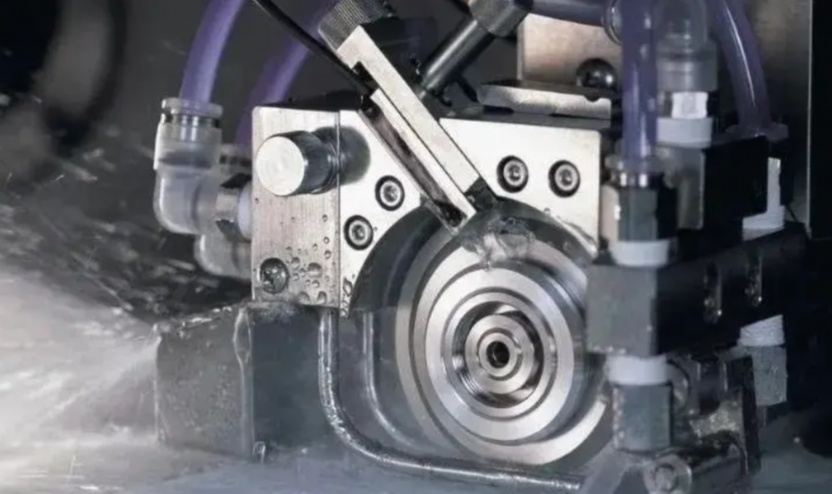

安裝階段，首先安裝多通道噴嘴系統，位置根據模擬結果精確調整，確保噴射角度覆蓋刀片全表面。接著，集成溫度傳感器和PLC模塊，傳感器嵌入刀片附近，PLC與設備主控系統連接，實現數據互聯。外部制冷單元安裝在設備側面，通過隔熱管道連接，減少熱交換損失。整個過程強調安全操作，例如在斷電狀態下施工，并使用防靜電工具，防止電子部件損壞。

調試階段是關鍵環節。團隊進行空載測試，驗證冷卻液流量和壓力參數，然后逐步加載實際切割任務。初期遇到冷卻液泄漏問題，通過緊固接頭和更換密封圈解決。經過一周的優化，系統運行穩定：刀片溫度從改造前的120°C降至70°C以下，切割質量顯著改善。改造總投資約5萬元，包括設備采購和人工成本，預計在6個月內通過減少刀片更換和廢品成本回收投資。

結果與評估

改造后，設備運行數據表明，刀片平均壽命從1周延長至4周，不良率從5%降至0.8%，切割精度穩定在±0.01mm以內。生產效率提升15%，因?yàn)闇p少了停機時間。此外，冷卻液消耗量降低20%，得益于流量精準控制，年節約成本約2萬元。員工反饋操作系統更便捷，PLC界面提供實時警報，便于維護。該案例不僅解決了企業痛點，還為類似設備改造提供了模板，強調智能化與高效散熱的結合。

結論

本案例展示了精密劃片機刀片冷卻系統設計與改造的完整流程，突顯了多通道冷卻、智能控制和材料優化在提升設備性能中的重要性。通過針對性改造，企業實現了成本節約和質量提升，印證了冷卻系統在精密加工中的核心地位。未來，隨著物聯網技術的發展，此類系統可進一步集成預測性維護功能，推動行業向智能化邁進。

5個FAQ問答：

1.問：為什么精密劃片機需要專門的刀片冷卻系統？

答：精密劃片機在高速切割時，刀片與材料摩擦產生高溫，如果不及時冷卻，會導致刀片快速磨損、切割精度下降，甚至引起材料熱損傷（如微裂紋）。專門的冷卻系統通過高效散熱，維持刀片溫度穩定，延長設備壽命并確保產品質量。

2.問：在設計冷卻系統時，主要考慮哪些因素？

答：設計時需綜合考慮刀片熱分布、冷卻液類型、流量和壓力控制、以及系統集成度。關鍵因素包括：冷卻液的選擇（如水基或油基）、噴嘴布局（確保全覆蓋）、溫度監測精度、能耗效率以及材料耐腐蝕性。此外，應通過模擬工具（如CFD）驗證設計，避免實際應用中的偏差。

3.問：改造冷卻系統常見哪些挑戰？如何應對？

答：常見挑戰包括空間限制、原有系統兼容性差以及調試中的泄漏或控制不精準。應對方法包括：提前進行詳細評估，使用模塊化組件適應空間；逐步測試，從空載到負載優化參數；加強密封和培訓操作人員。在本案例中，通過更換管道和集成PLC，成功解決了這些問題。

4.問：冷卻系統改造后，日常維護需要注意什么？

答：維護重點包括定期檢查冷卻液質量和液位（建議每周一次）、清潔噴嘴防止堵塞、校準傳感器確保數據準確，以及檢查管道和泵是否有磨損。同時，記錄運行數據，便于早期發現異常。使用高性能冷卻液并遵循制造商指南，可延長系統壽命。

5.問：改造冷卻系統的成本效益如何？投資回收期多長？

答：改造通常能顯著提升刀片壽命、減少廢品率和能耗，從而降低長期運營成本。在本案例中，投資約5萬元，通過延長刀片壽命和提升效率，在6個月內回收成本。具體效益取決于設備使用頻率和原有問題嚴重程度，一般投資回收期在6-12個月，具有較高的經濟可行性。
