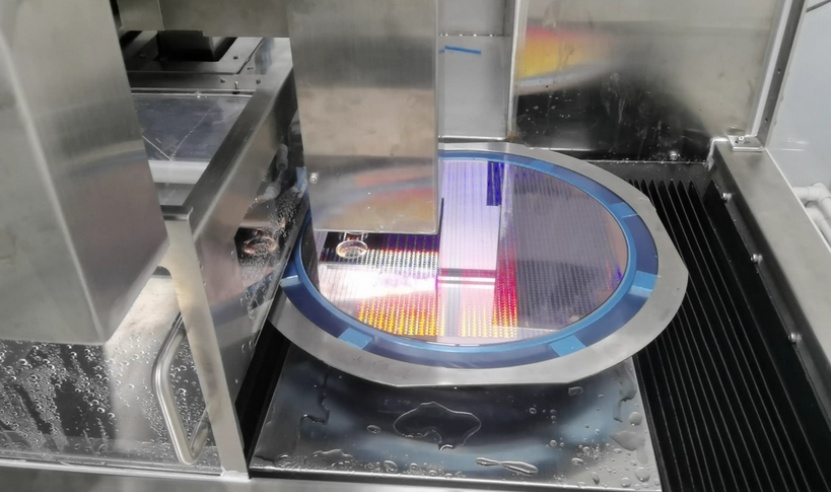

精密劃片機是一種高精度加工設備，廣泛應用于半導體、微電子、玻璃和陶瓷等行業的材料切割過程中。其核心功能是通過精確控制切割工具（如刀片或激光）的深度，實現對材料的微米級劃片，確保切割質量、提高生產效率和降低廢品率。

劃片深度控制系統是精密劃片機的關鍵組成部分，它通過實時監測和調整切割深度，來應對材料不均勻性、工具磨損和環境變化等因素帶來的挑戰。設計一個高效的劃片深度控制系統，需要結合傳感器技術、執行器驅動、控制算法和軟件集成，以實現高精度、高穩定性和快速響應的性能。

本文將詳細闡述精密劃片機劃片深度控制系統的設計原理，包括系統組成、控制策略、關鍵組件和工作流程，并探討其在實際應用中的優勢。最后，附上5個常見問題解答（FAQ），以幫助讀者深入理解該系統。

設計原理

精密劃片機劃片深度控制系統的設計基于閉環控制原理，旨在通過實時反饋和調整，確保切割深度始終維持在預設范圍內。該系統通常由傳感器模塊、執行器模塊、控制器模塊和用戶界面組成。下面，我們將從系統組成、控制策略、關鍵組件和工作原理四個方面展開詳細說明。

1.系統組成

-傳感器模塊：用于實時監測劃片深度，常見的傳感器包括激光位移傳感器、電容式傳感器或光學編碼器。這些傳感器以非接觸方式測量切割工具與工件表面的距離，提供高分辨率（可達微米級）的深度數據。例如，激光傳感器通過發射激光束并分析反射光的時間差或相位變化，計算出實際深度值。傳感器模塊通常集成在切割頭附近，以減少測量延遲和環境干擾。

-執行器模塊：負責調整切割工具的深度位置，通常采用高精度電機驅動，如步進電機或伺服電機。這些電機通過絲杠或直線導軌機構，控制切割頭在Z軸方向的移動。伺服電機因其高扭矩和快速響應特性，更適合高速劃片應用。執行器模塊的精度直接影響深度控制的穩定性，因此需選用低背隙和高溫穩定性的組件。

-控制器模塊：作為系統的“大腦”，控制器基于微處理器（如DSP或FPGA）或可編程邏輯控制器（PLC）實現。它接收傳感器數據，與預設深度值進行比較，計算出誤差信號，并生成控制指令發送給執行器?？刂破鬟€集成控制算法，如PID（比例-積分-微分）控制，以優化動態響應。此外，控制器可能包括數據存儲和通信接口，用于與上位機軟件交互。

-用戶界面：提供人機交互功能，允許操作員設置切割參數（如目標深度、切割速度）和監控實時狀態。現代系統常采用觸摸屏或PC-based軟件，支持圖形化顯示和故障診斷。

2.控制策略

劃片深度控制系統主要采用反饋控制策略，結合前饋補償以應對擾動。核心控制算法包括：

-PID控制：這是一種經典算法，通過比例（P）、積分（I）和微分（D）三個環節調整輸出。比例項響應當前誤差，積分項消除穩態誤差，微分項預測未來變化，從而提高系統的穩定性和響應速度。在劃片應用中，PID參數需根據材料特性和切割速度進行整定，以避免超調或振蕩。

-自適應控制：針對材料硬度變化或工具磨損等不確定性，自適應控制算法能實時調整參數。例如，模型參考自適應控制（MRAC）通過比較實際輸出與參考模型，動態優化控制律，確保深度精度。

-前饋控制：用于補償已知擾動，如切割力的變化。通過預計算擾動影響，前饋控制與反饋控制結合，可減少響應延遲。

這些策略通常以數字形式在控制器中實現，采樣頻率需足夠高（如1kHz以上）以捕捉快速變化。

3.關鍵組件

-深度傳感器：選擇高精度、非接觸式傳感器是關鍵。激光傳感器因其高分辨率和抗干擾能力，成為首選。例如，一些系統使用共焦激光傳感器，可實現納米級精度。

-電機與驅動器：伺服電機配合高分辨率編碼器，提供精確的位置控制。驅動器需支持閉環操作，以補償負載變化。

-控制軟件：嵌入式軟件或PC軟件負責算法執行和數據管理。軟件可能包括校準例程、誤差補償和日志記錄功能，以提升系統可靠性。

-機械結構：系統的機械框架需具備高剛性和低振動特性，例如使用碳纖維或鋁合金材料，以減少熱膨脹和外部振動對深度控制的影響。

4.工作原理

系統啟動后，操作員通過用戶界面設置目標深度（如50μm）。在劃片過程中，傳感器實時測量實際深度，并將數據發送給控制器。控制器計算誤差（實際深度與目標深度之差），并應用PID算法生成控制信號。該信號驅動執行器調整切割頭位置，例如，如果實際深度偏淺，控制器會命令電機向下移動，反之則向上。整個循環以毫秒級頻率重復，形成閉環控制。同時，系統可能集成安全機制，如深度超限報警或自動停機，以防止設備損壞。通過這種動態調整，系統能適應材料不均勻性或工具磨損，確保劃片深度一致。

設計優勢與挑戰

-優勢：高精度（誤差可控制在±1μm以內）、高穩定性（適用于長時間運行）、靈活性（可適配多種材料）。

-挑戰：傳感器校準復雜、環境溫度影響精度、成本較高。未來趨勢包括人工智能集成，用于預測性維護和智能優化。

結論

精密劃片機劃片深度控制系統的設計原理基于閉環反饋機制，通過傳感器、執行器和控制器的協同工作，實現對切割深度的精確管理。該系統不僅提升了劃片質量，還降低了人為誤差，在高端制造業中具有廣泛應用前景。隨著傳感器技術和控制算法的進步，未來系統將更加智能化和自適應，進一步推動精密加工行業的發展。通過本文的闡述，讀者可以全面了解該系統的核心原理，并為實際應用提供參考。

常見問題解答（FAQ）

1.什么是劃片深度控制？為什么它在精密劃片機中如此重要？

劃片深度控制是指通過自動化系統實時監測和調整切割工具的深度，以確保劃片過程符合預設精度要求。在精密劃片機中，它至關重要，因為微米級的深度偏差可能導致材料損壞、產品不合格或效率下降。例如，在半導體晶圓切割中，深度控制能防止底層電路損傷，提高良品率。該系統通過閉環反饋減少人為干預，提升一致性和可靠性。

2.常用的深度傳感器有哪些類型？各有什么優缺點？

常見類型包括激光位移傳感器、電容式傳感器和光學編碼器。激光傳感器優點是非接觸、高分辨率（可達0.1μm）和快速響應，但成本較高且對表面反射率敏感；電容式傳感器適用于導電材料，價格較低，但易受濕度影響；光學編碼器集成在電機上，提供直接位置反饋，但需配合機械結構，可能引入安裝誤差。選擇時需根據應用環境、精度需求和預算權衡。

3.劃片深度控制系統如何應對工具磨損或材料變化？

系統通過自適應控制算法和定期校準來應對這些挑戰。例如，自適應PID可實時調整參數以補償工具磨損導致的切割力變化；同時，用戶界面支持手動或自動校準，使用標準樣品驗證深度精度。此外，一些高級系統集成磨損監測功能，當工具壽命接近極限時自動提示更換，確保長期穩定性。

4.在設計中，如何確?？刂葡到y(tǒng)的穩定性和快速響應？

穩定性和快速響應依賴于控制算法優化和硬件選型。PID參數需通過實驗整定（如Ziegler-Nichols方法），以避免振蕩；采用高采樣頻率（如1kHz以上）的控制器和低延遲傳感器可提升響應速度。機械方面，選擇高剛性結構和減振設計能減少外部干擾。仿真工具（如MATLAB/Simulink）可用于前期驗證，確保系統在各種工況下穩定運行。

5.系統維護需要注意哪些事項？日常操作中如何避免常見故障？

維護要點包括：定期校準傳感器（建議每季度一次）、檢查執行器潤滑和磨損、清潔光學組件以防污染。日常操作中，避免超負荷運行，確保環境溫度穩定（如控制在20±2°C），并遵循操作手冊設置參數。常見故障如深度漂移多因傳感器臟污或電機過熱，可通過日志診斷和預防性維護避免。培訓操作員正確使用界面也能減少人為錯誤。
