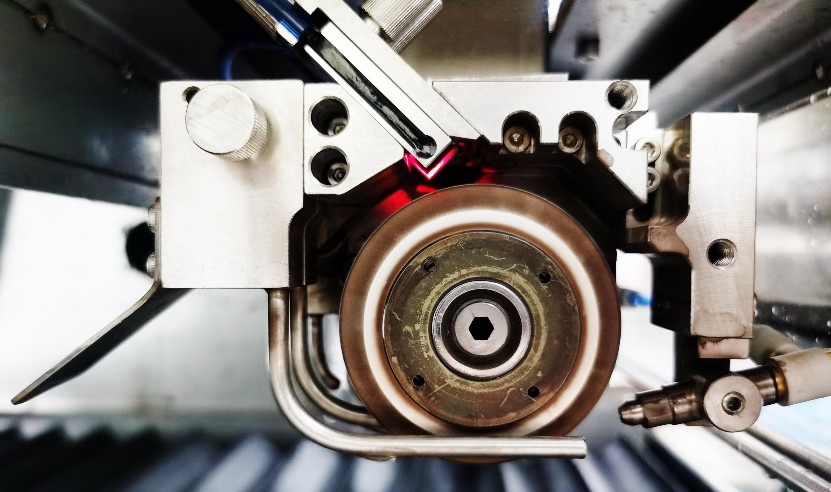

精密劃片機(jī)是現(xiàn)代半導(dǎo)體封裝、LED、光電元件及先進(jìn)材料加工中不可或缺的關(guān)鍵設(shè)備。其通過高速旋轉(zhuǎn)的金剛石刀片，對晶圓、陶瓷、玻璃、硅等脆硬材料進(jìn)行高精度、高質(zhì)量的切割。然而，操作的精細(xì)程度直接決定了產(chǎn)品的良率、設(shè)備的壽命以及生產(chǎn)成本。

許多操作誤區(qū)看似微小，卻可能引發(fā)連鎖反應(yīng)，導(dǎo)致災(zāi)難性的后果。本文將深入剖析這些常見誤區(qū)，并提供一套全面的“避坑”指南。

常見誤區(qū)一：忽視“人機(jī)料法環(huán)”的前期準(zhǔn)備

誤區(qū)表現(xiàn)：

操作員拿到生產(chǎn)任務(wù)后，急于上料、啟動程序，忽略了全面的準(zhǔn)備工作。例如，不檢查空氣壓力是否穩(wěn)定、不確認(rèn)真空吸盤是否潔凈平整、不核對程序中的刀片型號與安裝的是否一致、不了解待切割材料的特性等。

潛在風(fēng)險：

材料破損：吸盤上有顆粒物或真空不足，導(dǎo)致晶圓在切割過程中移位或碎裂。

切割質(zhì)量差：氣壓不穩(wěn)導(dǎo)致刀片抖動，切痕粗糙、崩邊嚴(yán)重。

設(shè)備損壞：程序設(shè)定的切割深度遠(yuǎn)大于材料厚度，直接切傷吸盤臺面。

安全事故：刀片安裝不緊固或有裂紋，在高速旋轉(zhuǎn)下可能爆裂。

避坑指南：

1.環(huán)境確認(rèn)：開機(jī)前，檢查并確保壓縮空氣壓力（通常為0.5~0.7MPa）穩(wěn)定且干燥，電源電壓正常，設(shè)備接地良好。

2.設(shè)備點檢：每日對主軸精度、真空系統(tǒng)、清潔水流系統(tǒng)進(jìn)行例行檢查。使用酒精和無塵布徹底清潔吸盤和工作臺。

3.物料核對：嚴(yán)格核對刀片規(guī)格（直徑、厚度、粒度、結(jié)合劑）與加工程序是否匹配。確認(rèn)待加工材料的厚度、晶向、脆性等特性。

4.程序驗證：對新程序或長時間未使用的程序，務(wù)必先在廢片上進(jìn)行“空跑”或試切，驗證路徑、深度和速度的合理性。

常見誤區(qū)二：刀片選擇與參數(shù)設(shè)置的“經(jīng)驗主義”

誤區(qū)表現(xiàn)：

過度依賴“老師傅”的經(jīng)驗，對所有材料使用同一套切割參數(shù)（如轉(zhuǎn)速、進(jìn)給速度）?；蛘邽榱俗非笮?，盲目提高進(jìn)給速度，忽視刀片廠商提供的推薦參數(shù)。

潛在風(fēng)險：

刀片過度磨損：進(jìn)給速度過快或轉(zhuǎn)速過低，會導(dǎo)致刀片磨料過早鈍化，壽命急劇縮短。

崩邊與微裂紋：參數(shù)不匹配會產(chǎn)生過大的切割應(yīng)力，在材料內(nèi)部和切割邊緣產(chǎn)生肉眼不可見的微裂紋，影響產(chǎn)品電氣性能和機(jī)械強(qiáng)度。

斷刀風(fēng)險：負(fù)載過大可能導(dǎo)致刀片碎裂，不僅損壞材料，還可能損傷主軸。

避坑指南：

1.科學(xué)選刀：根據(jù)材料硬度、脆性和切割深度選擇刀片。硬脆材料（如氧化鋁陶瓷）選用樹脂結(jié)合劑刀片，韌性材料可能需要金屬結(jié)合劑。

2.參數(shù)精細(xì)化：遵循“高轉(zhuǎn)速、慢進(jìn)給”的基本原則。具體參數(shù)需參考刀片手冊，并通過DOE（實驗設(shè)計）進(jìn)行優(yōu)化。一個關(guān)鍵指標(biāo)是切割負(fù)載（通常由設(shè)備監(jiān)控），應(yīng)將其穩(wěn)定在合理范圍內(nèi)。

3.冷卻液的重要性：確保冷卻液（去離子水）的流量、壓力充足，并能準(zhǔn)確地噴射到刀尖。冷卻液不僅能降溫，還能及時沖走切割碎屑，防止二次刮傷和刀片堵塞。

常見誤區(qū)三：坐標(biāo)校準(zhǔn)與高度設(shè)定的“差不多”心態(tài)

誤區(qū)表現(xiàn)：

使用視覺系統(tǒng)對刀時，僅憑肉眼大致對準(zhǔn)就認(rèn)為可以了。設(shè)定切割深度時，采用“手動下降+聽聲辨位”或“紙片感覺”等不精確的方法。

潛在風(fēng)險：

切割道偏移：坐標(biāo)校準(zhǔn)不準(zhǔn)，刀片未切在劃片線中央，而是切到了功能芯片上，導(dǎo)致產(chǎn)品直接報廢。

切割深度不當(dāng)：深度過淺，材料未完全切透，在后續(xù)擴(kuò)晶時斷裂不齊；深度過深，嚴(yán)重磨損甚至切傷昂貴的吸盤膜。

刀尖碰撞：對高設(shè)定錯誤，可能導(dǎo)致刀尖與材料或吸盤發(fā)生碰撞。

避坑指南：

1.精確視覺對位：充分利用設(shè)備的高倍率CCD相機(jī)和圖像處理軟件。將劃片線與屏幕上的基準(zhǔn)線精確重合，必要時使用多點校準(zhǔn)功能補(bǔ)償平臺誤差。

2.使用激光或接觸式傳感器：現(xiàn)代劃片機(jī)通常配備自動高度測量系統(tǒng)。通過激光或接觸式探頭精確測量材料表面高度，并自動計算和設(shè)定Z軸零點。

3.實施“軟接觸”設(shè)定：采用設(shè)備提供的“軟接觸”或“尋邊器”功能，讓刀片緩慢接觸材料表面或一個基準(zhǔn)塊，由系統(tǒng)自動記錄零點位置，這是最可靠的方法。

常見誤區(qū)四：忽視日常維護(hù)與清潔的“惰性”

誤區(qū)表現(xiàn)：

認(rèn)為設(shè)備只要能動就不需要維護(hù)。不定期更換冷卻液過濾器，不清理導(dǎo)軌和絲杠上的雜質(zhì)，不檢查主軸冷卻水的純度。

潛在風(fēng)險：

精度喪失：導(dǎo)軌和滾珠絲杠上的污染物會加速磨損，導(dǎo)致平臺移動精度下降，切割路徑出現(xiàn)偏差。

主軸損壞：冷卻水水質(zhì)不達(dá)標(biāo)（導(dǎo)電率過高）或流量不足，會導(dǎo)致主軸內(nèi)部發(fā)熱，軸承燒毀，維修成本極高。

污染產(chǎn)品：臟的冷卻液或工作環(huán)境會污染潔凈的晶圓表面。

避坑指南：

1.制定并執(zhí)行PM計劃：嚴(yán)格按照設(shè)備手冊制定每日、每周、每月的預(yù)防性維護(hù)計劃。包括清潔工作臺、檢查氣路水路、清理導(dǎo)軌和絲杠并補(bǔ)充專用潤滑油。

2.監(jiān)控關(guān)鍵耗材：定期檢測冷卻液的導(dǎo)電率和PH值，及時更換。記錄刀片和過濾器等耗材的使用壽命，到期前更換。

3.記錄運行數(shù)據(jù)：建立設(shè)備運行日志，記錄每次切割的主軸負(fù)載、異常報警等信息。通過數(shù)據(jù)分析，可以提前預(yù)判設(shè)備潛在故障。

總結(jié)

操作精密劃片機(jī)，是一門結(jié)合了科學(xué)、技術(shù)與嚴(yán)謹(jǐn)態(tài)度的藝術(shù)。規(guī)避上述誤區(qū)，本質(zhì)上是在培養(yǎng)一種“預(yù)防為主、數(shù)據(jù)驅(qū)動、精益求精”的工作文化。從充分的事前準(zhǔn)備，到科學(xué)的參數(shù)設(shè)置，再到精確的操作執(zhí)行，以及持之以恒的維護(hù)保養(yǎng)，每一個環(huán)節(jié)都緊密相連，共同構(gòu)成了高良品率、高設(shè)備利用率與低生產(chǎn)成本的基石。記住，在微米級的世界里，“差不多”就是“差很多”。

FAQ（常見問題解答）

Q1:如何判斷金剛石刀片是否需要更換？

A1:有以下幾種跡象表明刀片可能需要更換：

視覺檢查：刀片邊緣出現(xiàn)明顯磨損，金剛石顆粒脫落嚴(yán)重。

切割質(zhì)量下降：切痕變寬、崩邊增大、材料背面出現(xiàn)嚴(yán)重翻邊。

設(shè)備監(jiān)控報警：主軸負(fù)載持續(xù)顯著高于正常值（例如增加20%以上）。

異響與振動：切割過程中出現(xiàn)異常噪音或設(shè)備振動加劇。

最可靠的方法是根據(jù)切割米數(shù)或切割次數(shù)，結(jié)合上述現(xiàn)象進(jìn)行預(yù)防性更換。

Q2:切割后產(chǎn)品邊緣出現(xiàn)“崩邊”是什么原因？如何改善？

A2:崩邊是切割應(yīng)力集中的表現(xiàn)。主要原因及改善方法包括：

進(jìn)給速度過快：降低進(jìn)給速度，這是最直接的改善方法。

刀片鈍化：更換新刀片。

主軸轉(zhuǎn)速過低：適當(dāng)提高主軸轉(zhuǎn)速。

刀片選擇不當(dāng)：對于易崩邊材料，可選用更細(xì)粒度或具有特殊結(jié)構(gòu)的刀片（如梯形刀片）。

冷卻液不足：確保冷卻液準(zhǔn)確沖刷刀尖，帶走熱量和碎屑。

材料本身特性：對于超薄或超脆材料，可能需要采用“兩步切割法”（先進(jìn)行淺槽切割，再進(jìn)行全切割）。

Q3:為什么切割深度總是控制不好，有時切不透，有時又切得太深？

A3:這通常與Z軸標(biāo)定和材料厚度測量有關(guān)。

切不透：Z軸零點設(shè)定偏高，或材料厚度測量有誤（如背面有膠膜）。

切太深：Z軸零點設(shè)定偏低，或切割過程中材料/吸盤膜發(fā)生形變。

解決方案：

1.使用高精度的測高系統(tǒng)（激光/接觸式）重新標(biāo)定Z軸零點。

2.精確測量材料（包括背面所有涂層和膠膜）的總厚度。

3.設(shè)置切割深度時，通常在材料總厚度的基礎(chǔ)上增加10-30μm的“過切量”以確保切透，但絕對要小于“材料厚度+吸盤膜厚度”。

Q4:設(shè)備的真空吸力是好的，但晶圓還是吸不牢，怎么回事？

A4:除了真空泵本身，還有幾個常見原因：

吸盤表面不平或有劃痕：檢查并修復(fù)吸盤平面度。

吸盤氣孔堵塞：用酒精和無塵布徹底清潔吸盤表面，并用細(xì)針疏通堵塞的真空小孔。

晶圓翹曲：嚴(yán)重翹曲的晶圓無法與吸盤形成良好密封。可以嘗試降低吸合速度，或在程序中選擇針對翹曲晶圓的特殊吸附模式（如果設(shè)備支持）。

真空管路泄漏：檢查從真空發(fā)生器到吸盤之間的所有接口和管路是否存在泄漏。

Q5:主軸突然停止并報警“Overload”（過載）怎么辦？

A5:遇到此報警，切勿立即重啟。

1.立即停機(jī)：按下緊急停止按鈕。

2.檢查負(fù)載源：

機(jī)械卡阻：手動轉(zhuǎn)動主軸，感覺是否有卡滯感。檢查刀片是否與工件或設(shè)備其他部位發(fā)生干涉。

參數(shù)問題：回顧本次切割參數(shù)（進(jìn)給速度、切割深度）是否設(shè)置過大。

刀片狀態(tài)：檢查刀片是否破損、安裝是否偏心或緊固螺母是否松動。

材料異常：檢查材料是否存在異常突起或厚度不均。

3.排除故障：根據(jù)檢查結(jié)果，解除機(jī)械干涉、調(diào)整參數(shù)、更換刀片或更換材料。

4.聯(lián)系技術(shù)支持：如果以上步驟無法解決問題，或主軸轉(zhuǎn)動依然困難，可能是主軸內(nèi)部故障，應(yīng)立即聯(lián)系設(shè)備制造商的技術(shù)支持。
