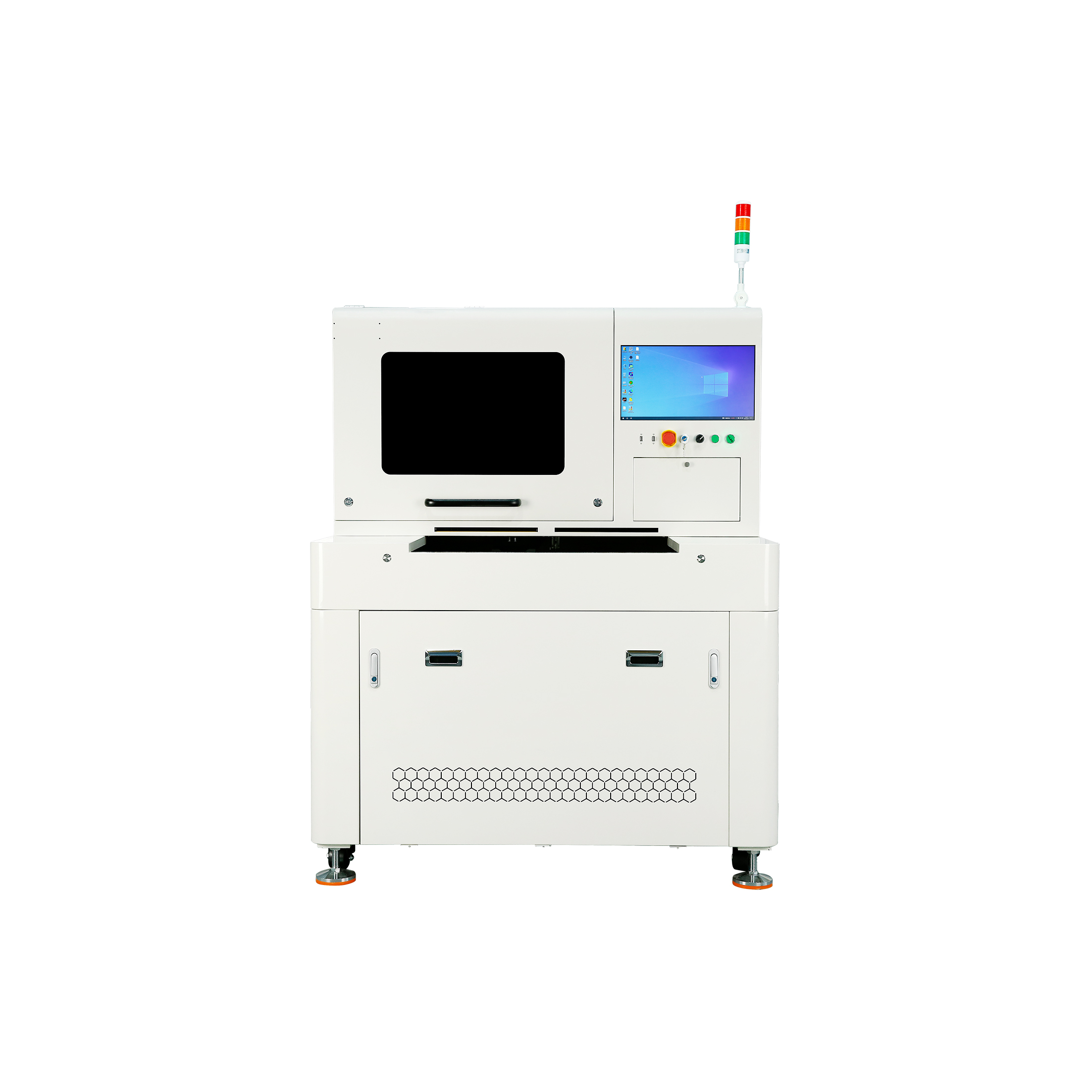

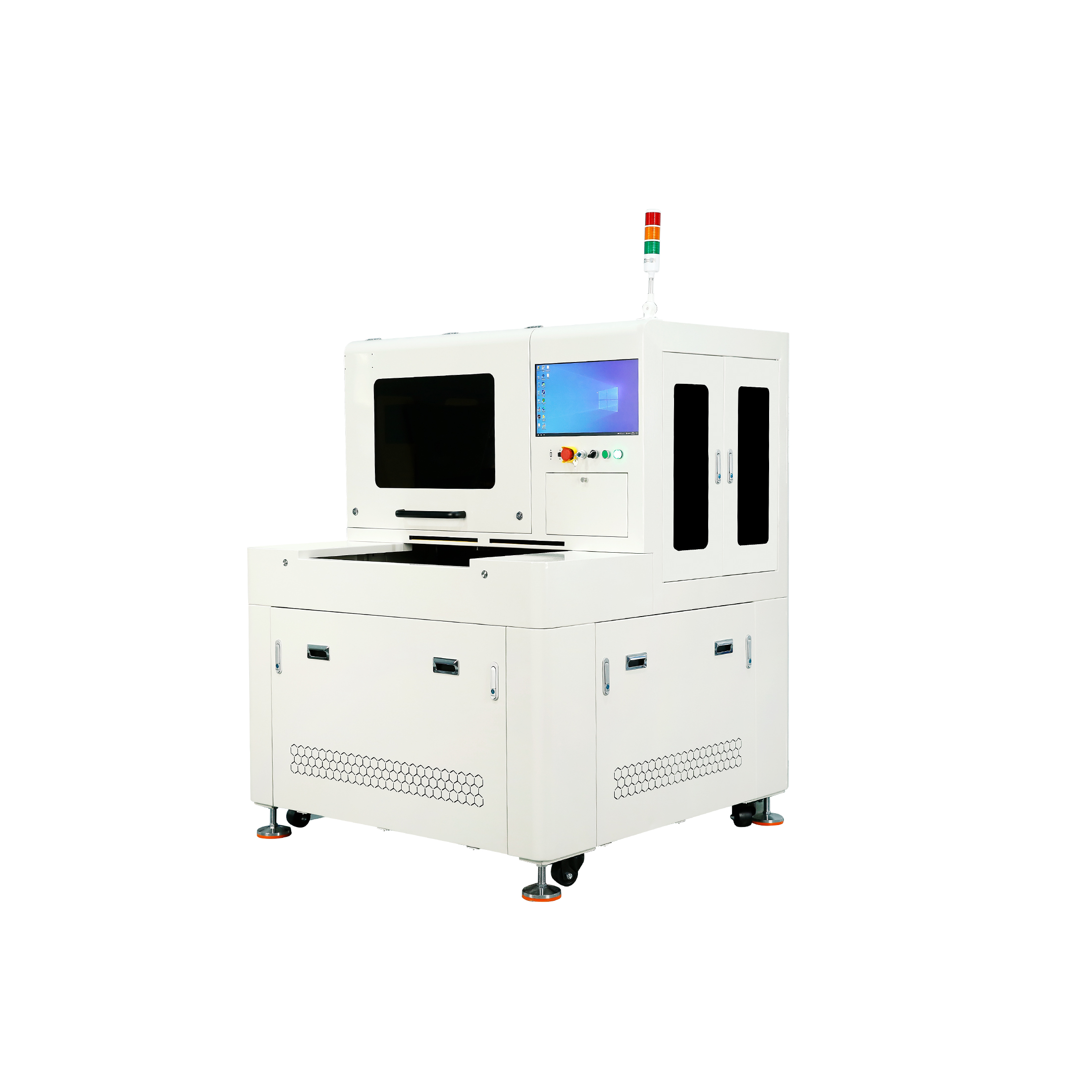

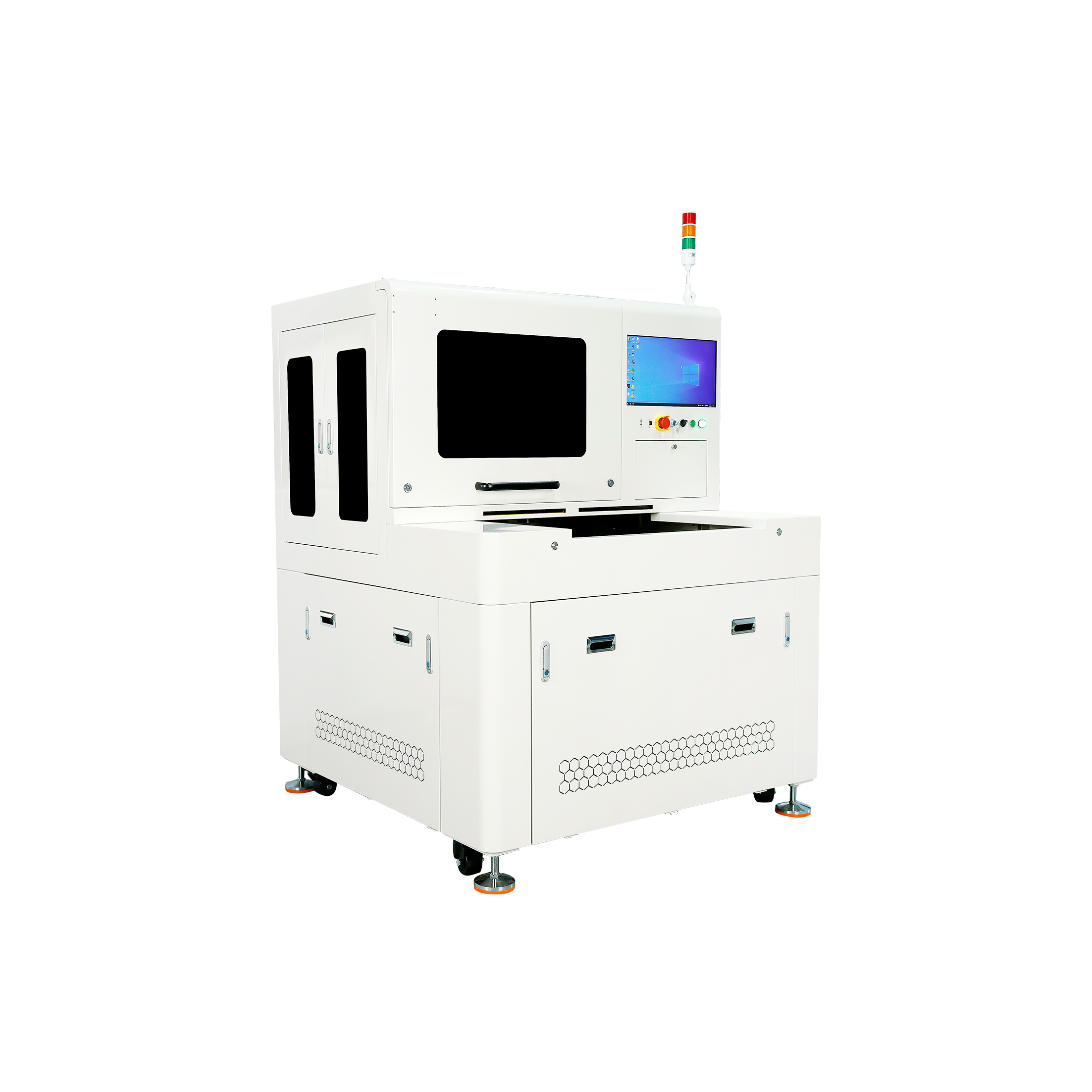

激光膜切機是一種利用高能激光束對薄膜類材料進行精密切割的專用設備。它通過計算機控制激光的運動軌跡和能量強度,實現快速、精準的非接觸式切割,廣泛應用于多個工業領域。
亞微米級精度:激光聚焦光斑可達20μm以下,切口寬度<0.1mm,適合Micro-LED等微米級器件加工。
熱影響區控制:采用紫外激光(355nm)冷加工,邊緣碳化<5μm,避免材料變性。
動態調參技術:根據材料厚度(如12μm PET到1mm硅膠)自動調節功率、頻率,實現一刀切透不傷底層。
3D曲面切割:搭配五軸聯動系統,可加工汽車內飾中的曲面觸控膜。
大數據追溯:CCD視覺定位+AI缺陷檢測,實時記錄切割路徑參數,滿足醫療器械的GMP溯源要求。
一、設備功能特點
1.超精密加工能力
微米級切割精度
采用355nm 紫外皮秒激光器,切割道寬度可控制30μm,,熱影響區域遠小于常規 激光,熱影響區域小于10 μm。 光束質量:M2<1.3 (近衍射極限),能夠?qū)崿F(xiàn)高 精度、無毛刺切割。
2.多軸協同控制
采用大理石平臺,雙工位,直線電機,多軸聯動,單軸精度1 μm.
3. 視覺系統
采用高精度視覺自動抓怕定位,視覺重復精度<5 μm。
4. 全封閉加工倉
全封閉加工倉,配合煙霧凈化系統,減少工作現場密閉環境的異味及粉塵。
5.智能控制系統
自主開發的軟件,可對加工精度進行補償,亦可配合自動化串線,實現整線自動化。
顯示行業
OLED、LCD、COB 面板切割,保證切割 邊緣質量。
觸摸屏加工,實現高精度圖案切割。 半導體材料加工
精確切割半導體晶圓,減少材料浪費。 適用于半導體芯片制造的精細加工。

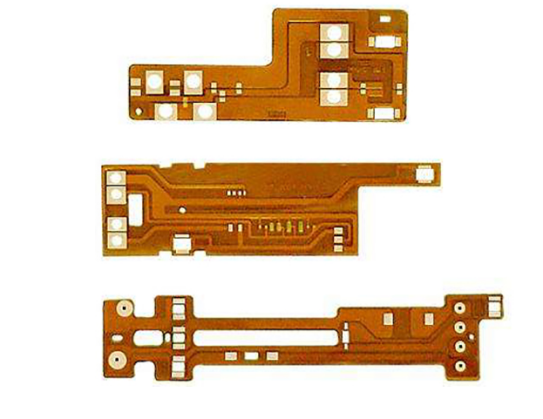

柔性電路板 (FPC) 切割。
序號 | 項 目 | 技術參數 |
1 | 激光器 | 紫外皮秒激光器 |
2 | 激光光斑 | ≥2um |
3 | 激光功率 | 15-30W皮秒 |
4 | 激光器壽命 | ≥20000小時 |
5 | 切割方式 | 振鏡方式分切,雙工位 |
6 | 平臺速度 | 速度1000mm/s,加速度1.5G |
7 | 平臺精度 | 重復≤±3μm |
8 | 切割范圍 | ≤400mmX300mm |
9 | 夾具方式 | 真空吸附 |
10 | 機器控制系統軟件 | 上位機,集成視覺 |
11 | 電力需求 | 220V/50Hz |
12 | 設備功率 | 2.5KW |
13 | 設備總重 | 1500kg |
14 | 設備尺寸 | 1400X1400X1800mm |
15 | 壓縮空氣 | 設備工作氣壓:0.5-0.7MPa |
最大消耗量:100L/分鐘 | ||
過濾精度:0.01μm/99.5%以上的潔凈壓縮空氣 | ||
16 | 室溫要求 | 20-25℃,溫度變化不大于±1℃ |
17 | 環境相對濕度 | 50%±10% |
18 | 光源要求 | 1.高精度分區域視覺切割系統 |
2.正面打光切割標準產品 | ||
3.背面打光切割返修產品 | ||
19 | 圖像識別 | 1. 自動視覺影像系統; |
2.基于高清相機對目標捕獲系統,自動對焦、校準及超限報警; |
